Einbau eines DCC-Decoders

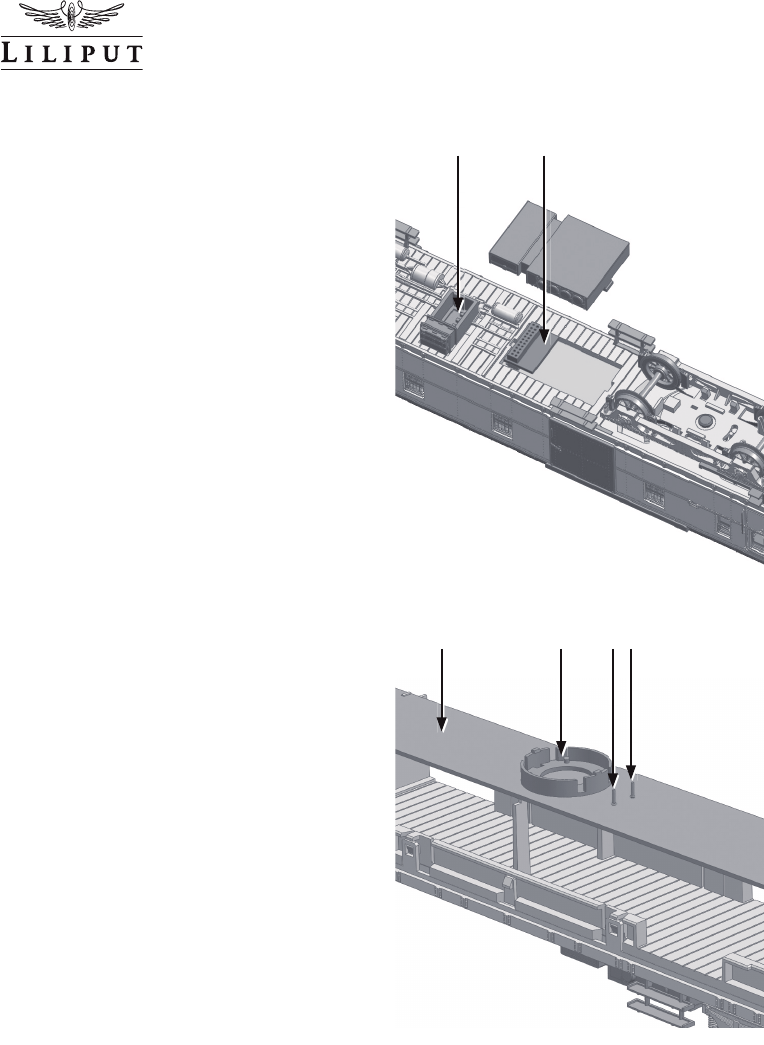

Gleich neben dem Multischalter in Abb. 7 auf
der Unterseite des Triebwagens befindet sich
auch die 21-polige Schnittstelle (D) für den
Digital-Decoder. Nach dem Ausklippsen der
Abdeckung kann der Brückenstecker entfernt
werden und der Decoder aufgesteckt wer-
den. Beachten Sie dazu exakt die Einbauan-
leitung des Decoderherstellers.
Zu Fragen der Funktion und zum Einbau
kontaktieren Sie bitte den Decoderlieferanten
bzw. -hersteller.
Abb. 7
Einbau eines Lautsprechers
Der Triebwagen ist bereits für den Loksound-
betrieb komplett vorbereitet. Nachdem Sie
den Sounddecoder gemäß Abb. 7 montiert
haben, finden Sie die Aufnahme (SP1) für den
Lautsprecher auf der oberen Leiterplatte (M1)
nach Abb. 8.
Verwenden Sie einen Lautsprecher mit einem
Durchmesser von 16 mm. Zum Anschluss
des Lautsprechers sind bereits zwei Pins
(SP2) auf der Leiterplatte montiert. Beachten
Sie auch hier die Anleitung des Decoders-
bzw. Lautsprecherherstellers.
Abb. 8
D
S
SP1 SP2M1
