24 R 924 Litronic
Backhoe Bucket
with Offset Mono Boom 5.70 m and Heavy Counterweight
Operating Weight
and Ground Pressure
Operating weight includes basic machine with heavy counterweight,
offset mono boom 5.70 m, stick 2.40 m, quick coupler 48 and bucket
0.95 m
3
.
Undercarriage NLC SLC
Pad width mm 500 600 750 500 600 750
Weight kg 25,450 25,700 26,300 25,550 25,800 26,400
Ground pressure kg/cm
2
0.64 0.54 0.44 0.65 0.55 0.45
Undercarriage LC WLC
Pad width mm 500 600 750 500 600 750
Weight kg 25,600 25,850 26,450 26,250 26,500 27,250
Ground pressure kg/cm
2
0.65 0.55 0.45 0.63 0.53 0.44

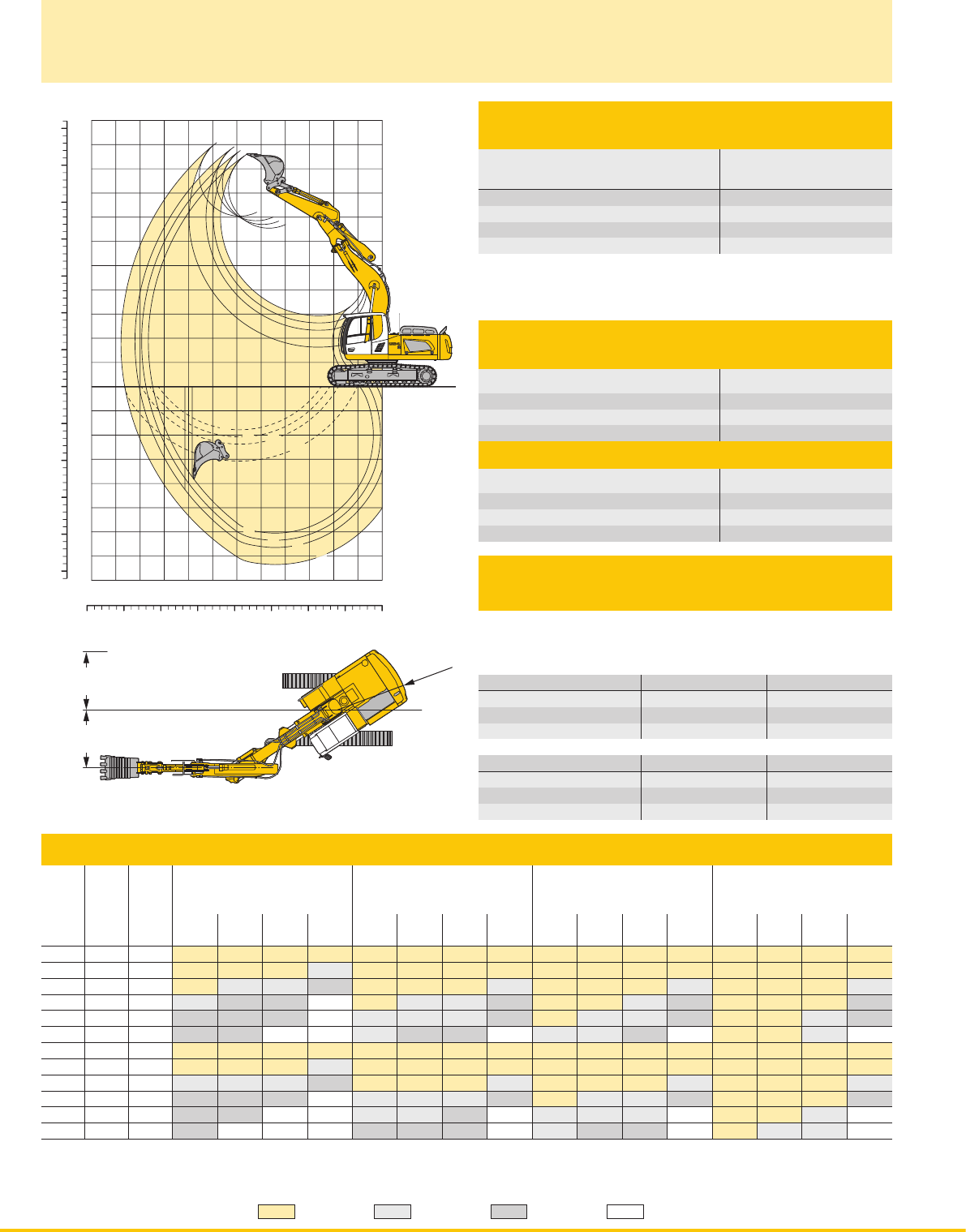

Digging Envelope
with Quick Coupler 5 6 7 8
Stick length m 2.40 2.70 3.00 3.70
Max. digging depth m 6.05 6.35 6.65 7.35
Max. reach at ground level m 9.50 9.75 10.05 10.65
Max. dump height m 6.55 6.70 6.85 7.05
Max. teeth height m 9.60 9.75 9.90 10.10
1 Stick 2.40 m, 2 Stick 2.70 m
3 Stick 3.00 m, 4 Stick 3.70 m
at max. attachment offset with vertical ditch walls
Digging Forces
without Quick Coupler 5 6 7 8
Digging force ISO kN 132 121 112 96
t 13.5 12.3 11.4 9.8
Breakout force kN 178 178 178 178
t 18.1 18.1 18.1 18.1
with Quick Coupler
Digging force ISO kN 125 115 107 92
t 12.7 11.7 10.9 9.4
Breakout force kN 153 153 153 153
t 15.6 15.6 15.6 15.6
Buckets Machine stability per ISO 10567* (75 % of tipping capacity)
NLC-Undercarriage SLC-Undercarriage LC-Undercarriage WLC-Undercarriage
Stick length (m) Stick length (m) Stick length (m) Stick length (m)
2.40 2.70 3.00 3.70 2.40 2.70 3.00 3.70 2.40 2.70 3.00 3.70 2.40 2.70 3.00 3.70
mm m
3
kg
850
1)
0.75 620
1,050
1)
0.95 700
1,250
1)
1.15 780
1,400
1)
1.35 860
1,500
1)
1.45 900
1,600
1)
1.55 940
850
2)
0.75 630
1,050
2)
0.95 710
1,250
2)
1.15 790
1,400
2)
1.35 870
1,500
2)
1.45 910
1,600
2)
1.55 950
* Indicated loads are based on ISO 10567 max. stick length, lifted 360° on firm
1)
Standard bucket for direct mounting with teeth Z 40
2)
Standard bucket for mounting to quick coupler with teeth Z 40
Other backhoes available on request
Poids spécifique maxi des matériaux
Y
= ≤ 1,8 t/m
3
,
V
= ≤ 1,5 t/m
3
,
y
= ≤ 1,2 t/m
3
,
v
= non autorisé
Cutting
width
Capacity
ISO 7451
Weight
R 2900
11
m
35
30
25
20
15
10
5
0
-5
-10
-15
-20
-25
ft
m0
0510152025303540
123456789101112
ft
10
9
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
5
6
8
7
1
2
3
4
2400 2400
