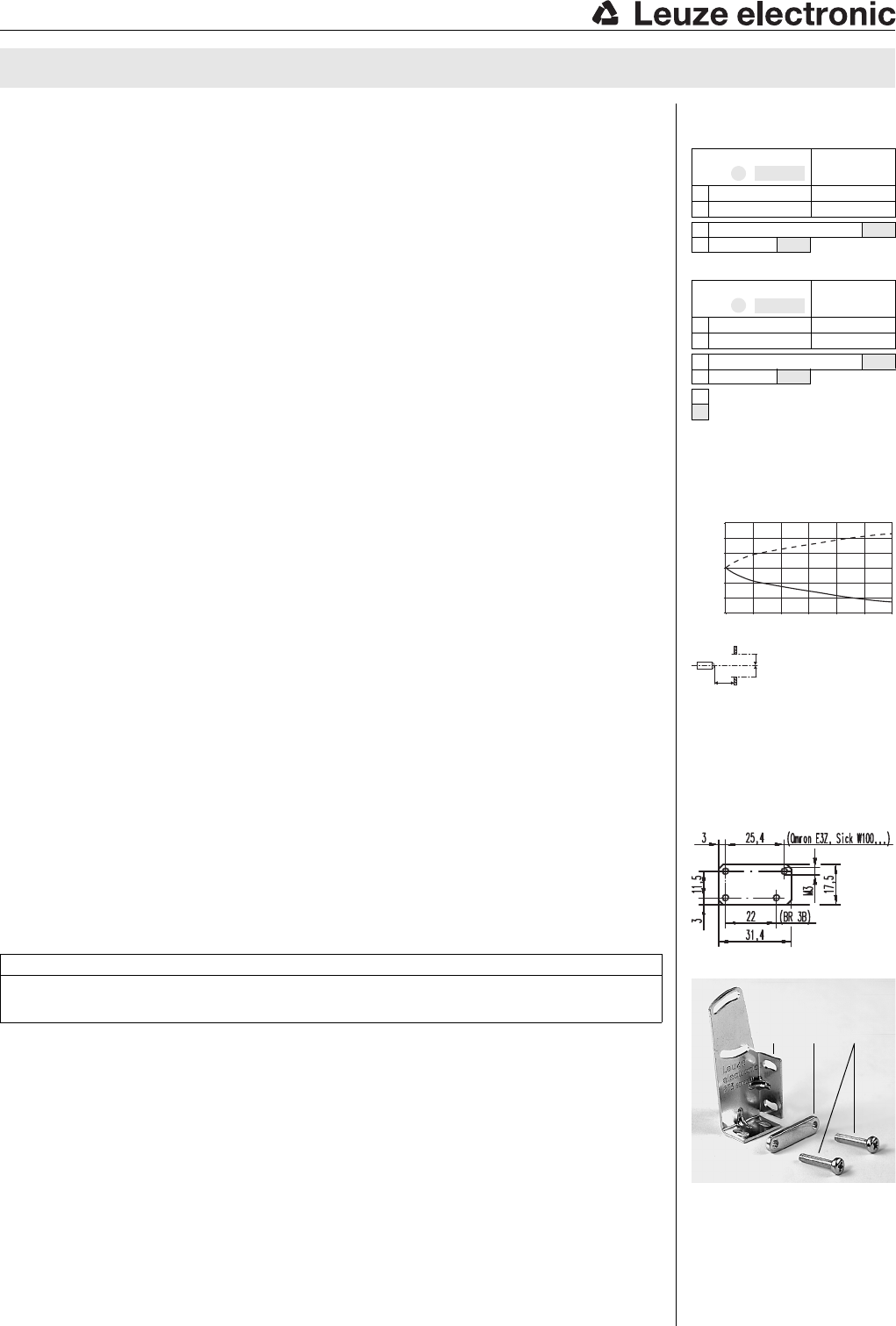

Datasheet
RKR 3B - 09 2014/05
Technische Daten
Optische Daten RKR 3B/…D.01… RKR 3B/66.11
Typ. Grenzreichweite (TK(S) 100 x 100)
1)
1) Typ. Grenzreichweite: max. erzielbare Reichweite ohne Funktionsreserve
0,02 … 5m 0,02 … 7m
Betriebsreichweite
2)
2) Betriebsreichweite: empfohlene Reichweite mit Funktionsreserve
siehe Tabellen
Lichtquelle
3)
3) Mittlere Lebensdauer 100.000h bei Umgebungstemperatur 25°C
LED (Wechsellicht)
Wellenlänge 620nm (sichtbares Rotlicht, nicht polarisiert)
Zeitverhalten
Schaltfrequenz 1.500Hz 1.000Hz
Ansprechzeit 0,33ms 0,5ms
Bereitschaftsverzögerung ≤ 300ms
Elektrische Daten
Betriebsspannung U
B
4)
4) Bei UL-Applikationen: nur für die Benutzung in "Class 2"-Stromkreisen nach NEC
10 … 30VDC (inkl. Restwelligkeit)
Restwelligkeit ≤ 15% von U
B
Leerlaufstrom ≤ 14mA
Schaltausgang …/44D 2 PNP Schaltausgänge
OUT 1 (schwarz): dunkelschaltend, n.o.
OUT 2(weiß): hellschaltend, n.c.
…/22D 2 NPN Schaltausgänge
OUT 1 (schwarz): dunkelschaltend, n.o.
OUT 2(weiß): hellschaltend, n.c.
…/66
5)
5) Die Push-Pull (Gegentakt) Schaltausgänge dürfen nicht parallel geschaltet werden
2 Push-Pull (Gegentakt) Schaltausgänge
OUT 2 (ws/WH): PNP dunkelschaltend, NPN hellschaltend
OUT 1 (sw/BK): PNP hellschaltend, NPN dunkelschaltend
Funktion hell-/dunkelschaltend
6)
6) Dunkelschaltend = n.o. / hellschaltend = n.c.
Signalspannung high/low ≥ (U
B
-2V)/≤ 2V
Ausgangsstrom max. 100mA
Reichweite fest eingestellt
Anzeigen
LED grün betriebsbereit
LED gelb Lichtweg frei
Mechanische Daten
Gehäuse Kunststoff (PC-ABS); 1 Befestigungshülse Stahl vernickelt
Optikabdeckung Kunststoff (PMMA)
Gewicht mit 2m Kabel: 50g
Anschlussart Kabel 2m (Querschnitt 4x0,20mm²)
Umgebungsdaten
Umgebungstemperatur (Betrieb/Lager) -30°C … +55°C/-30°C … +70°C
Schutzbeschaltung
7)
7) 2=Verpolschutz, 3=Kurzschluss-Schutz für alle Transistorausgänge
2, 3
VDE-Schutzklasse III
Schutzart IP 67
Lichtquelle Freie Gruppe (nach EN 62471)
Gültiges Normenwerk IEC 60947-5-2
Zulassungen UL 508, C22.2 No.14-13
4)
8)
8) These proximity switches shall be used with UL Listed Cable assemblies rated 30V, 0.5A min,
in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/PVVA7)
Bestimmungsgemäße Verwendung beachten!
Das Produkt ist kein Sicherheits-Sensor und dient nicht dem Personenschutz.
Das Produkt ist nur von befähigten Personen in Betrieb zu nehmen.
Setzen Sie das Produkt nur entsprechend der bestimmungsgemäßen Verwendung ein.
Tabellen
RKR 3B/…D.01…
RKR 3B/66.11
TK … = klebbar
TKS … = schraubbar
Reflektoren Betriebs-
reichweite
1 TK(S) 100x100 0,02 … 4,0m
2 Folie 4 50x50 0,02 … 1,2m
1 0,02 4 5
2 0,02 1,2 1,6
Reflektoren Betriebs-
reichweite
1 TK(S) 100x100 0,02 … 6,5m
2 Folie 4 50x50 0,02 … 2,5m
1 0,02 6,5 7
2 0,02 2,5 3
Betriebsreichweite [m]
Typ. Grenzreichweite [m]
Diagramme
Nur RKR 3B/…D.01…:
-150
-100
-50
0
50
100
150
012345
6
y1
y2
Abstand x [m]
Versatz y [mm]
Typ. Ansprechverhalten
y2
x
y1
Hinweise
Adapterplatte:
BT 3.2
(Art.-Nr. 50103844)
zur alternativen Montage auf
Lochabstand 25,4mm (Omron
E3Z, Sick W100…):
Befestigungssystem:
=BT3
(Art.-Nr. 50060511)
+ =BT3.1
1)
(Art.-Nr. 50105585)
+ + =BT3B
(Art.-Nr. 50105546)
1) Verpackungseinheit: VE = 10 Stk.
RKR 3B Glanz
