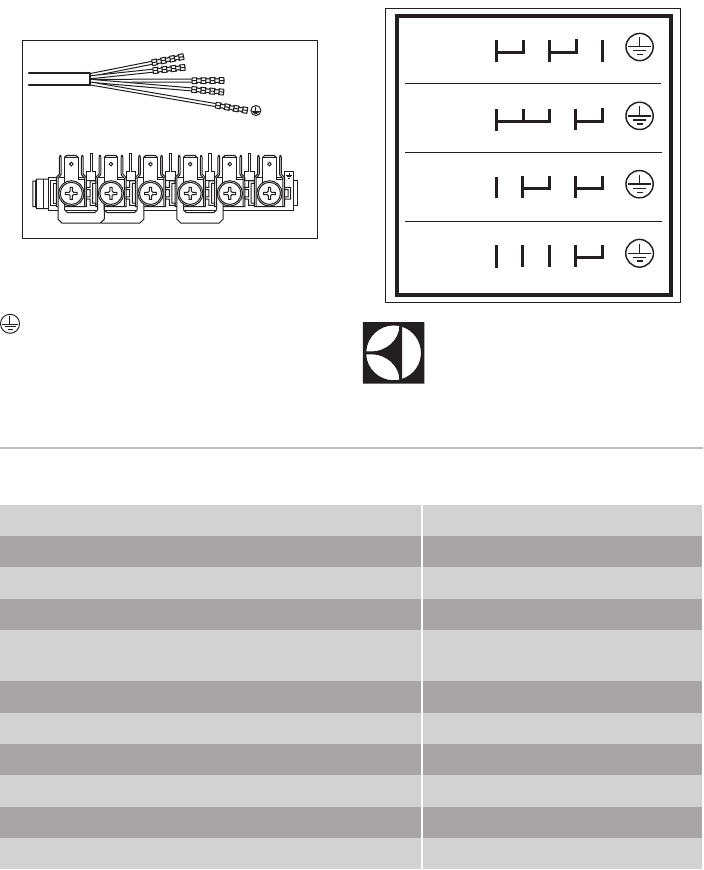

Anslutning av kretskortet
Produkten har ett kretskort med sex poler.
Kablarna (ledarna) är avsedda för 400 V
trefas med neturalledare.
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
1 2 3 4 5
L 1 – 2 – 3 = faskablar
N 4 = neutral kabel
= jordad kabel
Om spänningen inte är likadan ska man
ändra på kretskortet (se
anslutningsdiagrammet nedan). Anslut
den jordade kabeln till kretskortet. När
kabeln har anslutits till kretskortet, sätt fast
den med en kabelklämma.
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
230V 3~
230V 1~
400V 2N~
400V 3N~
L1
L1 N
L2
L1 N
N
L2
L3
L1
L2
L3
PE
PE
PE
PE
ENERGIEFFEKTIVITET
Informationsblad och information enligt EU 65-66/2014
Leverantörens namn Leonard
Modellbeskrivning LHN1313X
Energiindex 94.8
Energiklass A
Energiförbrukning med en standardrätt, över/undervär‐
me
0.83 kWh/program
Energiförbrukning med en standardrätt, varmluft 0.73 kWh/program
Antal utrymmen 1
Värmekälla Elektricitet
Ljudstyrka 53 l
Typ av ugn Underbyggnadsugn
Massa 26.9 kg
EN 60350-1 - Elektriska
matlagningsprodukter för hushållsbruk -
Del 1: Områden, ugnar, ångugnar och
grillar - Funktionsprovning.
