Tyyppi Enimmäisteho
LES6001F 6000 W
LES6061F 7600 W
LEM6001E 7000 W
Sähköliitäntä keittotasoon
Keittotason pistorasia on uunin ulkokuoren
yläosassa. Keittotasossa on keittoalueiden
liitosjohdot ja maadoitusjohto. Johdoissa
on pistokeliittimet. Liitä keittotaso uuniin
liittämällä liittimet uunin oikeisiin
pistokkeisiin. Pistokkeiden ja
pistorasioiden muodot estävät virheelliset
liitännät.

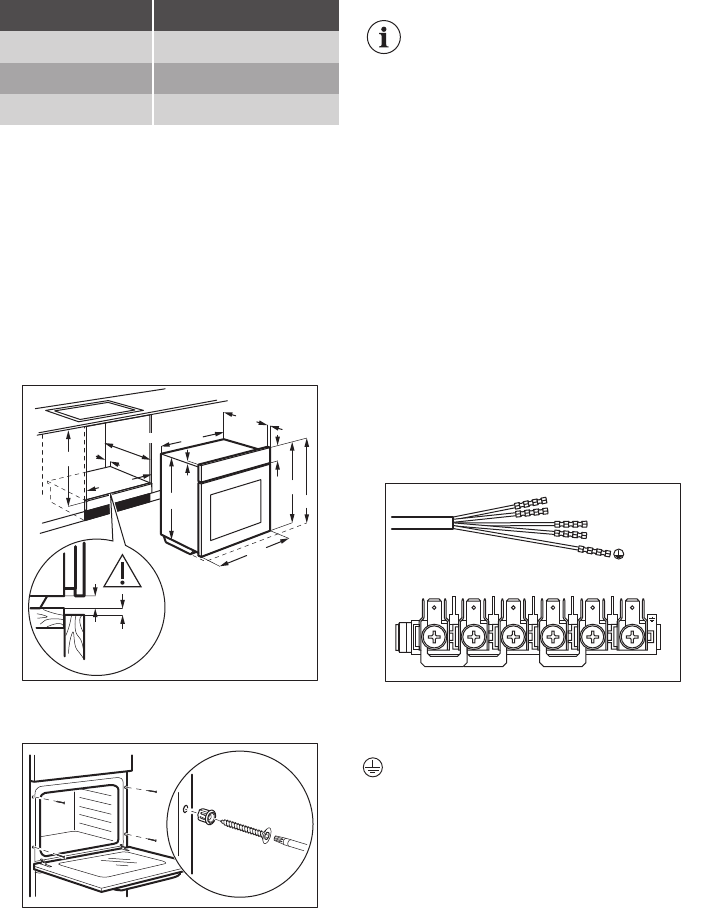

Asentaminen kalusteeseen
589
598
594
114
19
21540
570
558
min. 550
20
600
min. 560
3
9
Kalusteeseen kiinnittäminen
A
B
Sähköliitäntä
Valmistaja ei vastaa
vahingoista, jos kappaleiden
"Turvallisuusohjeet" ohjeita ei
ole noudatettu.
Laitteen mukana ei toimiteta pistoketta
eikä virtajohtoa.
Johto
Asennuksen tai vaihdon johtotyypit:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-
F, H05 V2V2-F (T90), H05 BB-F
Määritä johdon poikkipinta-ala
arvokilvessä olevan kokonaistehon
mukaan.
Liitäntäriman liittäminen
Laitteessa on kuusinapainen liitinalusta.
Hyppyjohtimet (sillat) on asetettu
toimimaan 400 V:n kolmivaiheisessa
järjestelmässä nollajohdolla.
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
1 2 3 4 5
L 1 – 2 – 3 = vaihejohdot
N 4 = nollajohto
= maadoitusjohto
Jos verkkojännite poikkeaa yllä
mainitusta, sijoita hyppyjohtimet uudelleen
liitinalustaan (katso kytkentäkaavio alla).
Liitä maadoitusjohto liittimeen. Kun
virtajohto on liitetty liitinalustaan, liitä se
liittimellä.
