User manual

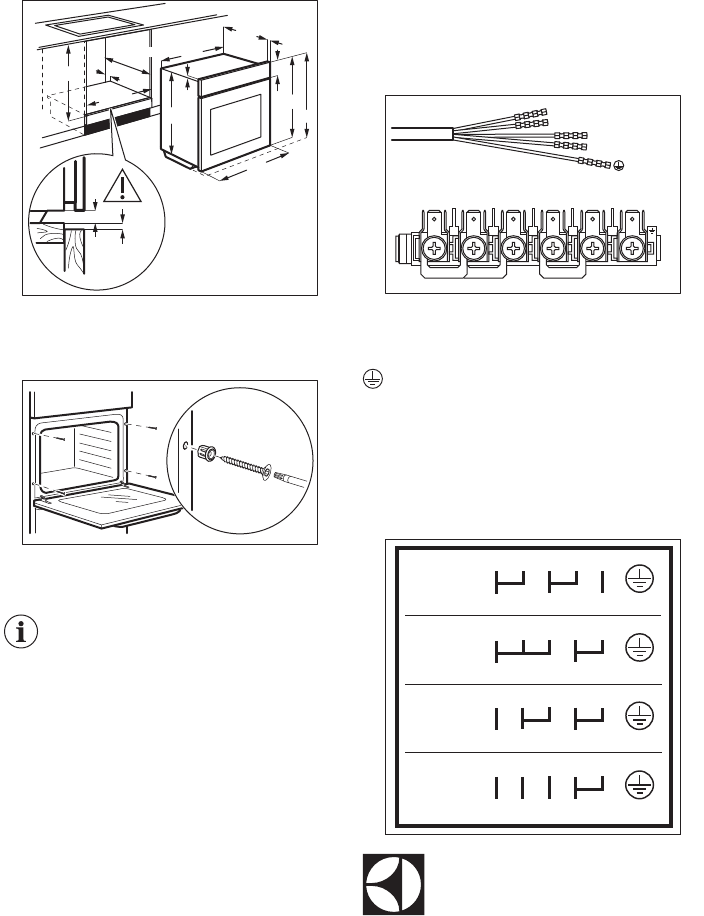

Įrengimas balduose
589
598
594
114
19
21540
570
558
min. 550
20
600
min. 560
3
9
Prietaiso tvirtinimas prie
spintelės
A
B
Elektros įrengimas
Gamintojas nėra atsakingas,
jeigu Jūs nesiimate saugos
skyriuose nurodytų saugos
priemonių.
Prietaisas pristatomas be maitinimo laido
ir kištuko.
Kabelis
Tinkami montuoti ar pakeisti kabeliai:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-
F, H05 V2V2-F (T90), H05 BB-F
Bendrajai galiai tinkamas kabelio
skerspjūvis nurodytas techninių duomenų
plokštelėje.
Prijungimo gnybtų skydas
Prietaisas turi šešių polių gnybtų skydą.
Jungiamieji laidai (šuntai) skirti 400 V
galios trifaziam prijungimui su neutraliu
laidu.
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
1 2 3 4 5
L 1 – 2 – 3 = fazių kabeliai
N 4 = neutralus kabelis
= įžeminimo kabelis
Jeigu elektros tinklo įtampa skiriasi,
sukeiskite jungiamuosius laidus gnybtų
skyde (žr. toliau pateiktą elektros
schemą). Prijunkite įžeminimo kabelį prie
gnybto. Prijungę maitinimo kabelį prie
gnybtų skydo, pritvirtinkite jį spaustuku.
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
230V 3~
230V 1~
400V 2N~
400V 3N~
L1
L1 N
L2
L1 N
N
L2
L3
L1
L2
L3
PE
PE
PE
PE
Leonard 41
