User manual
1
2
3
4
1
2
3
4
1
2
3
4

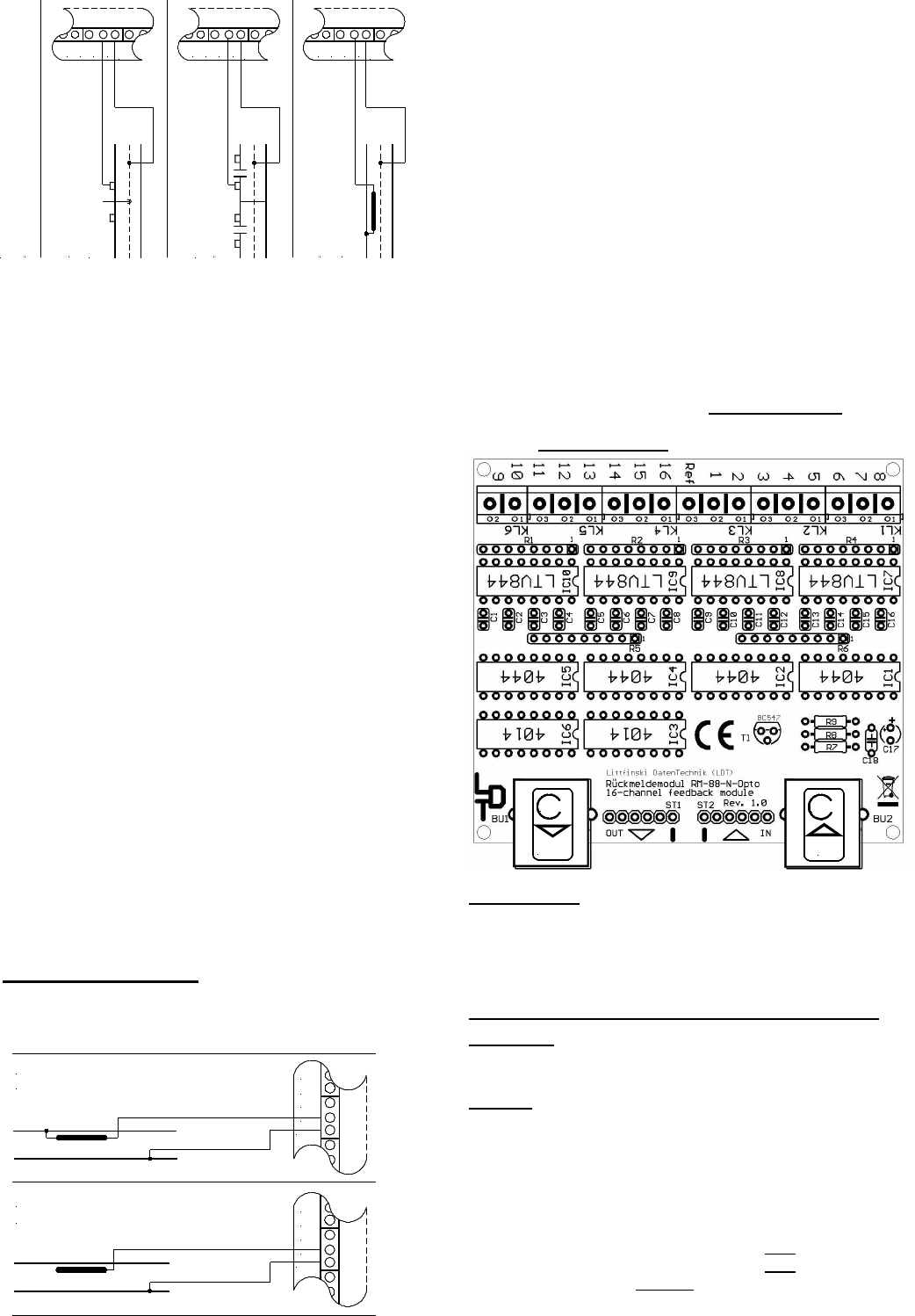

Schaltgleis
Kontaktgleis
Reedkontakt
Kontaktart
Type of contact
switch track
contact track
reed contact
Ref
Ref
Ref
Alle voorgestelde aansluitwijzen komen exact overeen met die
van de Märklin terugmeldmodule s88 bekende bedradingen.
Er bestaat slechts een klein verschil:
Omdat in de optokoppler-ingangen van de terugmeldmodule
RM-88-N-O een kleine stroom moet vloeien, zodra er een
bezetmelding moet volgen, wordt de referentie-ingang
(middelste aansluitklem, die met Ref is aangeduid) met de
pool van de digitaalspanning verbonden, die de middenleider
voedt.
In drie-railsystemen is dit de pool met de aderkleur „rood“.
Van welke booster deze pool wordt gebruikt, speelt geen rol,
wanneer alle boosters over de baanmassa (bruin) met elkaar
zijn verbonden.
Meer aansluitvoorbeelden vindt u op het Internet op onze web-
site (www.ldt-infocenter.com) in de rubrieken „Downloads“ en
„Aansluitvoorbeelden“.
Naast de afzonderlijke aansluitvoorbeelden, wordt het bestand
„RM-88_INFO“ in de rubriek „Downloads“ in het bijzonder
aanbevolen.
De 16 optokoppler-ingangen van de terugmeldmodule
RM-88-N-O zijn nagenoeg ongevoelig voor storingen.
Mocht het onverhoopt toch tot storingen komen, dan ligt dit
meestal aan zeer lange en dicht naast elkaar verlegde kabels
naar de afzonderlijke contacten. Hierbij kan het dan tot
overspraak van de ene leiding op de andere komen. Ofschoon
slechts een baanvak daadwerkelijk bezet is, worden dan
meerdere gelijktijdig als bezet gemeld.
Dit kan worden verholpen met behulp van een zgn. ontstoor-
of ontkoppeldiode, die in de toevoerleiding naar de referentie-
ingang wordt geschakeld. Een bedradingsvoorbeeld vindt u op
onze web-site in de rubriek „Aansluitvoorbeelden“.
2. Twee-railsysteem:
Worden reedcontacten op de modelspoorbaan voor terug-
meldingen gebruikt, dan is de hieronder getoonde schakeling
met terugmeldmodule RM-88-N-O bruikbaar.
Ref
1
2
3
4
1
2
3
4
Reedkontakt
Kontaktgleisschalter
reed contact
contact track switch
Ref
Modelspoorders, die het Märklin-Digital= of Arnold-Digital-
systeem gebruiken, hadden tot nu toe niet de mogelijkheid, de
voorheen gebruikelijke contactrailschakelaar (bijv. Arnold
7440) voor de terugmeldingen te gebruiken.
De RM-88-N-O is aan de ingangen voorzien van een
optokoppler, die voor de vereiste potentiaalscheiding zorgt.
Hierdoor is de directe aansluiting van contactrailschakelaars
en niet potentaalvrije spoorbezetmelders aan de
terugmeldmodule mogelijk (onderste schakeling).
In het getoonde voorbeeld wordt de Ref-klem van de
terugmeldmodule RM-88-N-O met de ene pool (onderste
spoorstaaf) van de digitaalspanning verbonden.
Het metalen wielrad van een voorbij rollende loc- of wagen,
brengt over de contactrailschakelaar een elektrische verbinding
naar de tweede pool (bovenste spoorstaaf) van de
digitaalspanning tot stand.
Ook zeer korte schakelimpulsen worden door de
terugmeldmodule RM-88-N-O verder geleid, omdat deze tot de
afroep van de centrale of de Interface over de s88-
terugmeldbus worden opgeslagen.
Terugmeldmodules uit de Digital-Profi-Serie kunnen
probleemloos worden gebruikt op uw digitale modelbaan,
omdat zij 100% kompatibel met de s88 terugmeldbus zijn.
Toehoren:
Voor de montage van de printplaat onder uw modelbaan,
bieden wij met de omschrijving MON-SET montagemateriaal
aan en voor bouwpakketten en gebouwde modules met de
omschrijving LDT-01 een passende behuizing.
Andere producten uit de Digital-Profi-Serie:
RM-GB-8-N
8-voudige terugmeldmodule met geïntegreerde
spoorbezetmelders voor de s88-terugmeldbus.
S-DEC-4
4-voudige magneetartikeldecoder voor vier magneetartikelen
met vrij programmeerbaar decoderadres en externe
voedingsmogelijkheid.
Made in Europe by
Littfinski DatenTechnik (LDT)
Kleiner Ring 9
D-25492 Heist
Tel.: 04122 / 977 381
Fax: 04122 / 977 382
Internet: http://www.ldt-infocenter.com
Technische wijzigingen en fouten voorbehouden. 02/2013 by LDT
Vertaling: 03/2009 – Jaap Kramer
Märklin en Arnold zijn geregistreerde handelsmerken.
