User manual

Voorwoord:
U hebt voor uw modelspoorbaan de Basis-Module voor de modelspoorbaan
verlichting aansturing Light-DEC-Basis als bouwpakket uit het assortiment van
Littfinski DatenTechnik (LDT) aangeschaft.
• Deze bouwpakketten zijn eenvoudig te monteren en van een hoge kwaliteit.
Wij wensen u veel plezier bij de montage!
Voordat u begint:
Gereedschap voor montage
Leg de volgende gereedschappen klaar voor gebruik:
• een kleine zijkniptang
• een kleine soldeerbout met een dunne soldeerpunt
• soldeertin (zo mogelijk 0,5mm)
Veiligheidsaanwijzingen (zie ook de achterkant van de Light-DEC-Service bouw
handleiding)
• De in het bouwpakket aanwezige elektrische en elektronische onderdelen mogen
alleen aan een lage spanning uit geteste en toegelaten spanningsomzetters
(transformatoren) aangesloten worden. De onderdelen zijn gevoelig voor
oververhitting, zij mogen bij het solderen slechts kort verwarmd worden. Geen
„bakwerk“!
• Soldeerbouten ontwikkelen een temperatuur tot 450°C. Laat deze nooit zonder
toezicht achter. Houd ruime afstand van brandbare materialen en gebruik een tegen
hitte bestendige ondergrond.
• Dit bouwpakket bevat kleine onderdelen, die door kinderen ingeslikt kunnen worden.
Laat kinderen (onder de 3 jaar) uitsluitend onder toezicht mee knutselen.

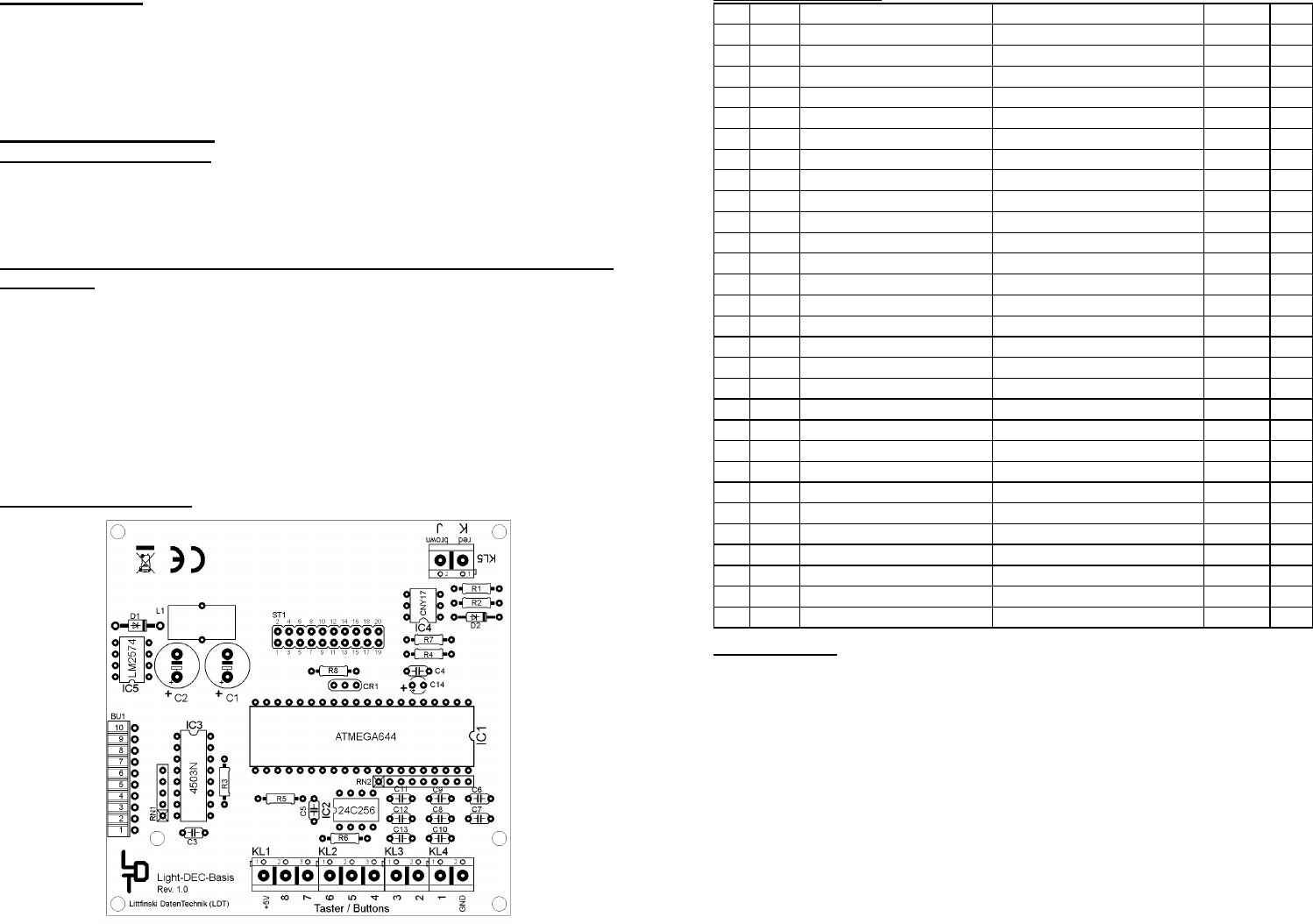

Bestückungsplan:
Onderdelenlijst:
Pos.
Aantal
Onderdeel
Opmerking
Ref.
Ok.
1 1 Printplaat
2 1 Diode 1N5819 Let op de polariteit! D1
3 1 Diode 1N4148 Let op de polariteit! D2
4 2 Weerstand 1,5kOhm bruin-groen-zwart-bruin R1, R2
5 1 Weerstand 4,7kOhm geel-violet-zwart-bruin R3
6 3 Weerstand 10kOhm bruin-zwart-zwart-rood R4...R6
7 1 Weerstand 220kOhm rood-rood-zwart-oranje R7
8 1 Weerstand 1MOhm bruin-zwart-zwart-geel R8
9 1 Netwerk 4*47kOhm Let op de polariteit! (473) RN1
10 1 Netwerk 8*10kOhm Let op de polariteit! (103) RN2
11 11 Condensatoren 100nF 100nF = 104 C3...C13
12 1 Tantaalcondens 10uF/10V Let op de polariteit! C14
13 1 IC-voet 40polig IC1
14 2 IC-voet 8polig IC2, 5
15 1 IC-voet 16polig IC3
16 1 IC-voet 6polig IC4
17 1 Stekkerbussenlijst 10polig BU1
18 1 Stekkerbussenlijst 2x10polig ST1
19 2 Tantaalcondens. 470uF/35V Let op de polariteit! C1, C2
20 1 Geheugenspoel Met "warme" lijm vast zetten L1
21 2 Klem 3polig Samenstellen voor de montage KL1, 2
22 3 Klem 2polig Samenstellen voor de montage KL3, 4, 5
23 1 Kristal 20MHz CR1
24 1 IC: ATMEGA644 Let op de polariteit! IC1
25 1 IC: 24C256 Let op de polariteit! IC2
26 1 IC: 4503 Let op de polariteit! IC3
27 1 IC: CNY17-3 Let op de polariteit! IC4
28 1 IC: LM2574N-5 Let op de polariteit! IC5
29 Nacontrole!
Opbouwen:
Ga bij de montage a.u.b. in de juiste volgorde te werk, zoals deze in de
onderdelenlijst is aangegeven. Vink elke stap af in de desbetreffende regel (Ok.) van
de onderdelenlijst, nadat u deze stap beëindigd heeft.
Bij dioden dient u er beslist op te letten, dat deze juist gepoold gemonteerd worden,
(positie van de kathodestreep).
Afhankelijk van het fabrikaat hebben elektrolytcondensatoren verschillende
polariteitkenmerken. Sommige fabrikanten kenmerken met „+“, anderen echter met „-
“. Maatgevend is de polariteitaanduiding, die door de fabrikant op de elco is opgedrukt.
Deze moet met de opdruk op de printplaat overeenstemmen.
Let bij de tantaalcondensatoren op het met “+” gekenmerkte aansluitbeen. Deze
moet met de opdruk op de printplaat overeenstemmen.
