De lichtdioden moeten zo worden gemonteerd, dat het langere aansluitbeen
overeenkomt met de printplaatopdruk „+“. Voor de montage schuift u telkens een van
de meegeleverde afstandshulsjes over de aansluitdraden.
Weerstandsnetwerk bezit als inbouwkenmerk aan een einde van de opdruk
(„...103...“) en evt. aanvullend een opgedrukte cirkel of een rechthoek. Steek dit
onderdeel zo in, dat dit kenmerk overeenkomt met de markering bij het boorgat op de
printplaat. Aanvullend is het eerste boorgat met een „1“ op de printplaat gemarkeerd.
Geïntegreerde schakelingen (IC) bezitten als kenmerk voor de juiste inbouw aan
beide voorzijden een halfronde verdieping of een punt (als verdieping of als opdruk).
Druk de IC’s zodanig in de voetjes, dat de verdieping resp. de punt met de halfronde
aanduiding van de opdruk op de printplaat overeenstemmen.
IC2 heeft als herkenning de opdruk 24C256 of 2EB 1.
Let er bovendien op, dat Geïntegreerde schakelingen zeer gevoelig zijn voor
elektrostatische ontladingen en daardoor defect kunnen raken. Beroer alvorens
deze onderdelen aan te raken een geaard metaaloppervlak (bijv. verwarming) of werk
op een elektrostatische beschermmat.
Montage van de Light-DEC-Service printplaat:
Nadat de Light-DEC-Basis printplaat en de Light-DEC-Service printplaat volledig zijn
voorzien van alle onderdelen, wordt de Light-DEC-Service print op de Light-DEC-Basis
print gemonteerd.
Daartoe bevestigd u vervolgens de beide afstandsbussen aan de basisprintplaat met
twee van de vier meegeleverde kruiskopschroeven.
Daarna steekt u de Light-DEC-Service printplaat in de stekkerbus ST1 van de
basisprintplaat. Let er daarbij op, dat de Light-DEC-Service printplaat niet verschoven
ingestoken is. De Light-DEC-Service printplaat is correct in de stekkerbus ST1 van de
basisprintplaat ingestoken, wanneer u de Light-DEC-Service printplaat op de
afstandsbussen kunt schroeven.

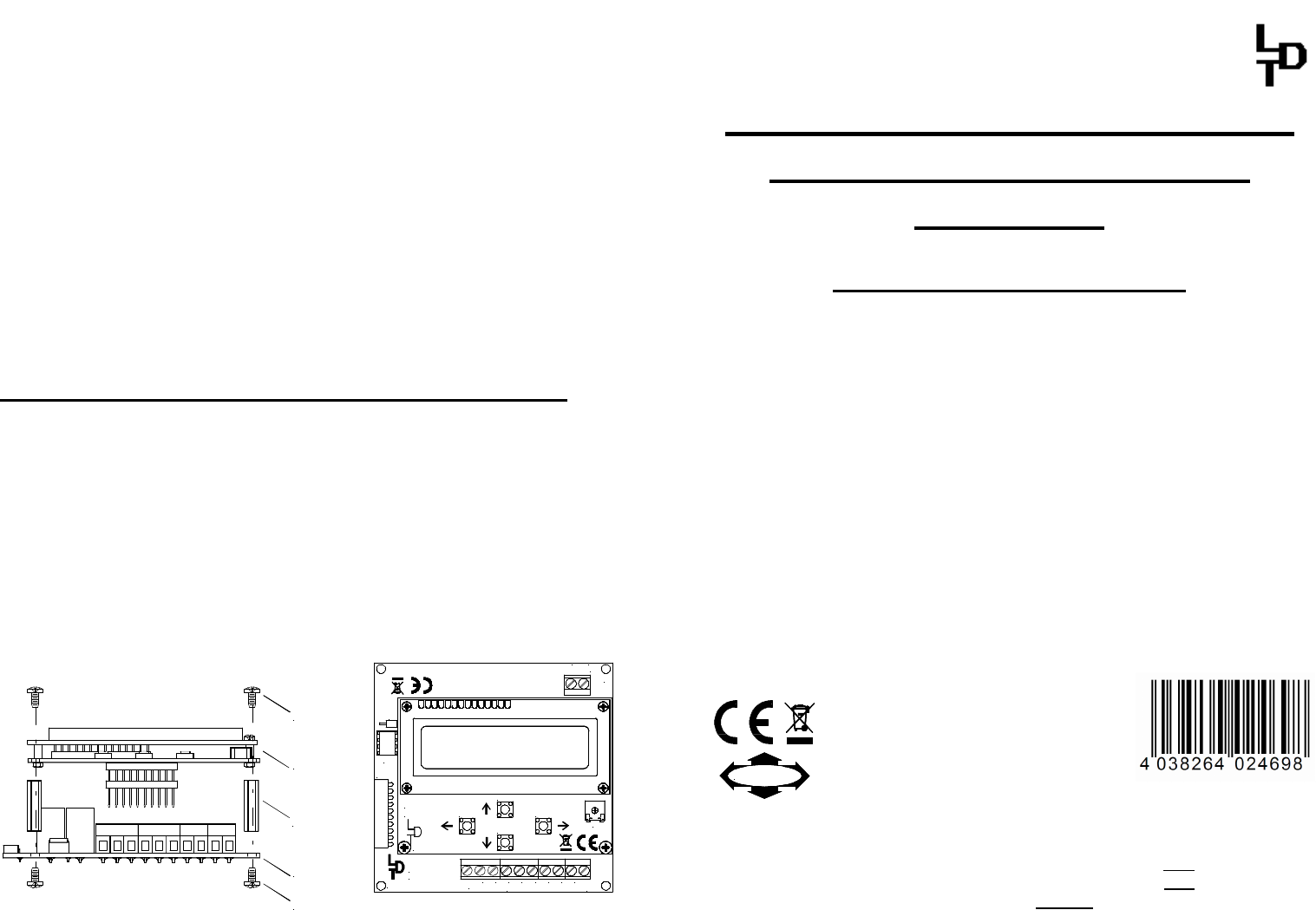

De volgende afbeelding 1 toont de montage volgorde in een zijaanzicht en afbeelding
2 de gemonteerde printplaat in een bovenaanzicht.
Schraube
screw
Light-DEC-Service
Distanzbolzen
distance spacer
Light-DEC-Basis
Schraube
screw
BU1
Littfinski DatenTechnik (LDT)
Taster / Button
+5V
GND
1 2 3 4 5 6 7 8
IC5
D1
red brown
KL5
K J
KL1 KL2 KL3 KL4
Rev. 1.0
Light-DEC-Basis
Light-DEC-Service
Rev. 1.0
Littfinski DatenTechnik (LDT)
S1
S2
S4
S3
R1
Afbeelding 1 Afbeelding 2
Basis-Module voor de modelbaan
verlichting besturing met de
Light-DEC
uit de Digital-Profi-Serie !
Light-DEC-Basis-B Art.-Nr.: 810221
>> Bouwpakket <<
Light-DEC is een universele modelspoorbaan verlichting
besturing voor analoge en digitale model spoorbanen.
Tot 160 lichtuitgangen kunnen worden toegewezen aan allerlei
verschillende lichten of verlichting en kunnen dan in een
automatische dagelijkse cyclus worden bestuurd. De lichten of
verlichting kan worden in- en/of uit geschakeld door middel van
drukknoppen of digitale DCC opdrachten.
De universele model spoorbaan licht aansturing Light-DEC
bestaat uit een Basis-Module en tenminste een Light-Module
(Light-Display oder Light-Power), dat aan de zijkant van de
Basismodule wordt gestoken.
Dit product is geen speelgoed! Niet geschikt voor kinderen jonger dan 14 jaar. Het bouwpakket bevat kleine
onderdelen. Daarom buiten bereik houden van kinderen onder 3 jaar! Bij verkeerd gebruik bestaat gevaar voor
verwonding door scherpe randen en punten! Bewaar deze gebruiksaanwijzing a.u.b. op een veilige plaats.
CE Art.-Nr.:
146 40 17
Made in Europe by
Littfinski DatenTechnik (LDT)
Kleiner Ring 9
D-25492 Heist
Tel.: 04122 / 977 381
Fax: 04122 / 977 382
Internet: http://www.ldt-infocenter.com
Vertaling: © 04/2016 – De Digitale SpoorKraam
