AutoCross-Laser 3C

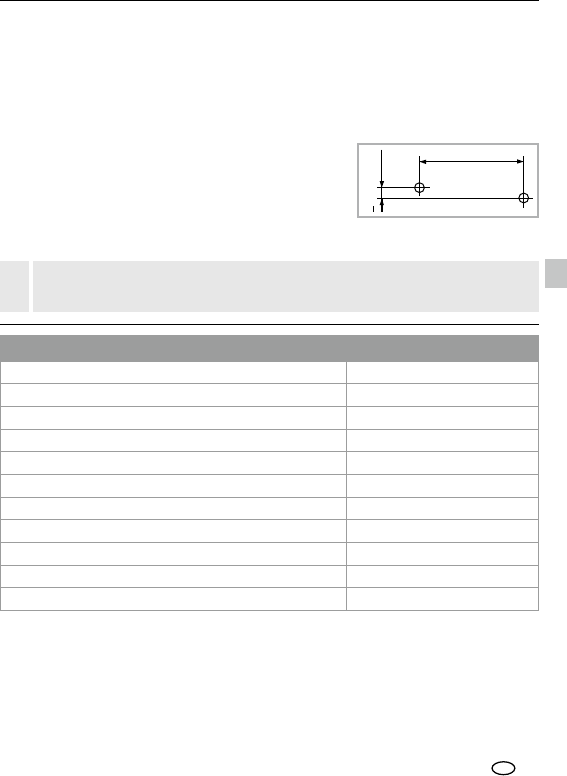

Tekniset tiedot (Tekniset muutokset mahdollisia. 09/2015)
Automaattitasausalue ± 2,5°
Tarkkuus ± 2 mm / 10 m
Lasersäteen aallonpituus, viivalaser / luotilaser
635 nm / 650 nm
Laserluokka / laserviivan lähtöteho 2 / < 1 mW
Laserluokka / luotilinjan lähtöteho 2 / < 1 mW
Virtalähde
3 x 1,5V AA
Paristojen käyttöikä n. 16 h
Käyttölämpötila 0°C ... + 50°C
Varaston lämpötila -10°C ... + 70°C
Paino (sis. paristot) 1,4 kg
Mitat (L x K x S) 120 x 190 x 120 mm
B
C
2,5 m
< 2 mm = OK
Pystyviivan tarkistus:
Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n
pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja
suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun
laserviivan ja luotilangan välinen poikkeama on enintään ± 1,5 mm.
Vaakaviivan tarkistus:
Aseta laite n. 5 m:n etäisyydelle seinästä ja
kytke laserristi. Merkitse piste B seinään. Käännä
laserristiä n. 2,5 m oikealle ja merkitse piste C.
Tarkista onko pisteestä C lähtevä vaakaviiva
± 2 mm:n tarkkuudella samalla korkeudella
pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.
Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen
ja pitkän säilytyksen jälkeen.
!
