Installation Guide

REMARQUE IMPORTANTE : La plate-forme coulissante pour meuble semi-borgne peut supporter un
poids nominal de 18,1 kg (40 livres). Veiller à ce que la conception du meuble soit assez résistante pour
supporter la charge maximale de la plate-forme

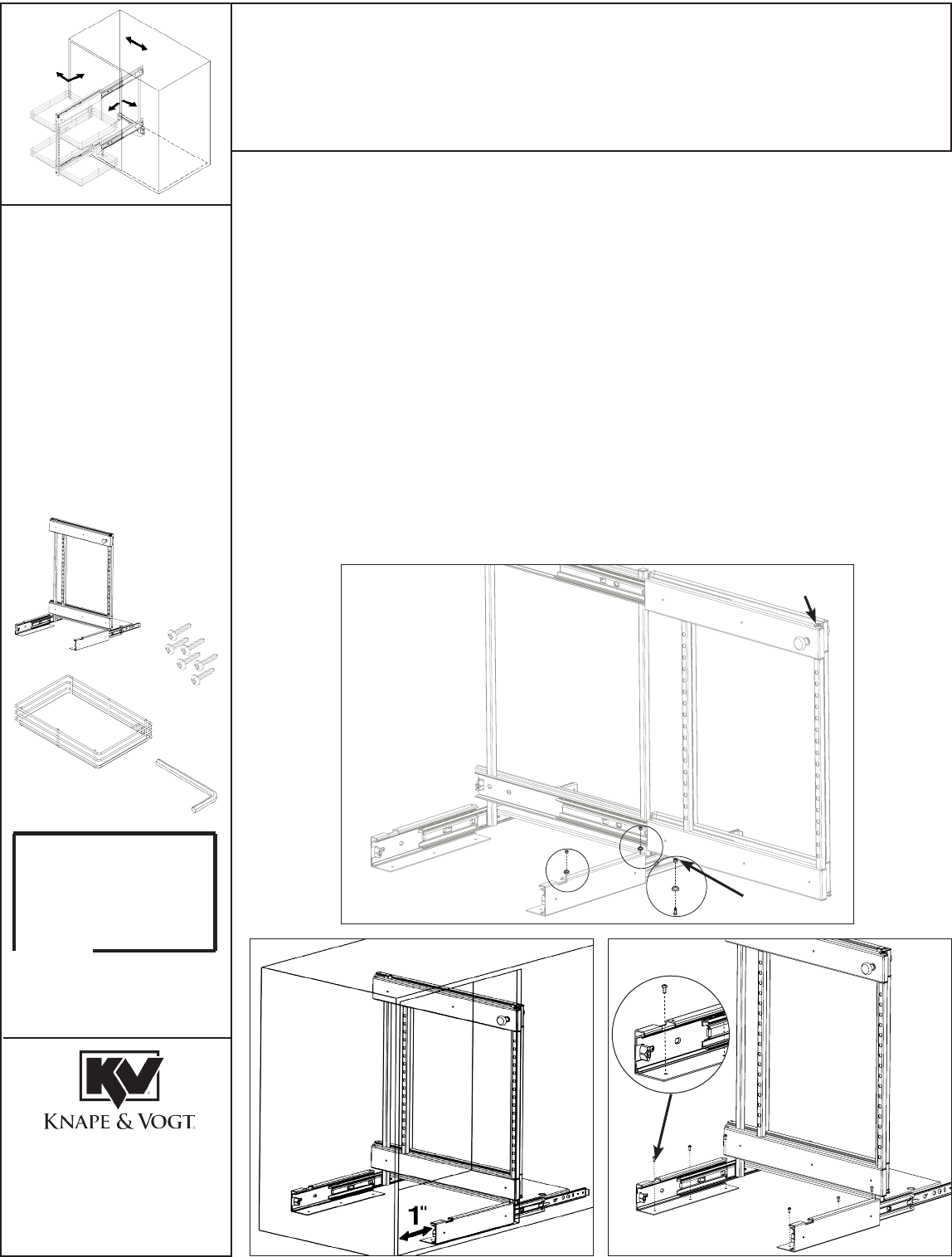

1. Les coulisses inférieures doivent être en position déployée avant de monter les trois galets. Monter les trois galets sur la
plate-forme de la structure dans les trous pré-filetés, comme illustré . (Fig. 1) (Noter le montage de l’entretoise sur le galet
C.) Les galets, tout comme le galet de la partie supérieure de la structure, doivent être installés sur le même côté de la
structure. Serrer les galets solidement en position à l’aide de la clé Allen incluse.
2. Positionner la structure à coulisses en position repliée (Fig. 2), puis la placer sur le fond du meuble contre le bord arrière
du châssis et à 2,5 cm du bord de l’ouverture du meuble. (En cas d’installation dans un meuble sans châssis, positionner
la structure à coulisses de 1,9 cm en retrait de l’ouverture du meuble.) Positionner la structure à coulisses de façon à ce
que les boutons-tirettes donnent sur l’ouverture du meuble.
3. Pour vérifier que la structure à coulisses se déploie totalement à l’extérieur de l’ouverture sans être encombrée par les
portes des meubles voisins, placer temporairement les paniers sur le mécanisme à coulisses et maintenir la structure en
place avec précautions tout en la déployant jusqu’à ce que les deux étagères soient sorties à l’extérieur du meuble.
4. Lorsque la position finale et l’espace de déploiement nécessaire ont été déterminés, retirer les paniers et marquer les
emplacements des trous de guidage pour la fixation du mécanisme à coulisses sur la base du meuble. (Fig. 3)
5. Une fois la structure à coulisses solidement fixée dans le meuble, poser les paniers dans la position souhaitée et faire un
essai pour vérifier que la structure à coulisses se déploie entièrement à l’extérieur du meuble sans être gêné par les
meubles voisins. L’installation est à présent terminée.
2700 Oak Industrial Drive NE
Grand Rapids, MI 49505 USA
800.253.1561 | 616.459.3311
www.kv.com
PLATE-FORME COULISSANTE PUR MEUBLE
SEMI-BORGNE
Instructions d’installation (Droitiers)
Examiner toutes les pièces et lire toutes les instructions avant de commencer le montage et l’installation.
Outils Requis
• Tournevis cruciforme
• Métre ruban
Facultatif
• Perceuse et mèche de 1/16 po
(1,5 mm) pour le perçage des
trous de guidage
• Crayon à papier
Pièces incluses Qté.
A. Structure à coulisses 1
B. Paniers en bois et treillis 4
métallique
C. Vis de montage 6
D. Clé Allen 1
Vue du dessus
RN-276EFS_B (0114)
Ensembles de pièces
BBCT-R-15
BBCS-R-15
Côté borgne À DROITE
Entretoise
Galet supérieur
©2013 Knape & Vogt. Tous droits réservés. Knape et Vogt
®
réservent le
droit de changer des spécifications sans préavis. Fabriqué aux È-U.
Fig. 2 Fig. 3
B.
C.
D.
A.
Fig. 1
A
B
C
