Meuble semi-borgne à plate-forme
coulissante
Instructions pour l'échange d'une structure à coulisses droite contre une
structure à coulisses gauche.
RN277EFS_D_1115
2700 Oak Industrial Drive NE , Grand Rapids, MI 49505 USA
800.253.1561 • 616.459.3311 • www.kv.com
3
5
2
4

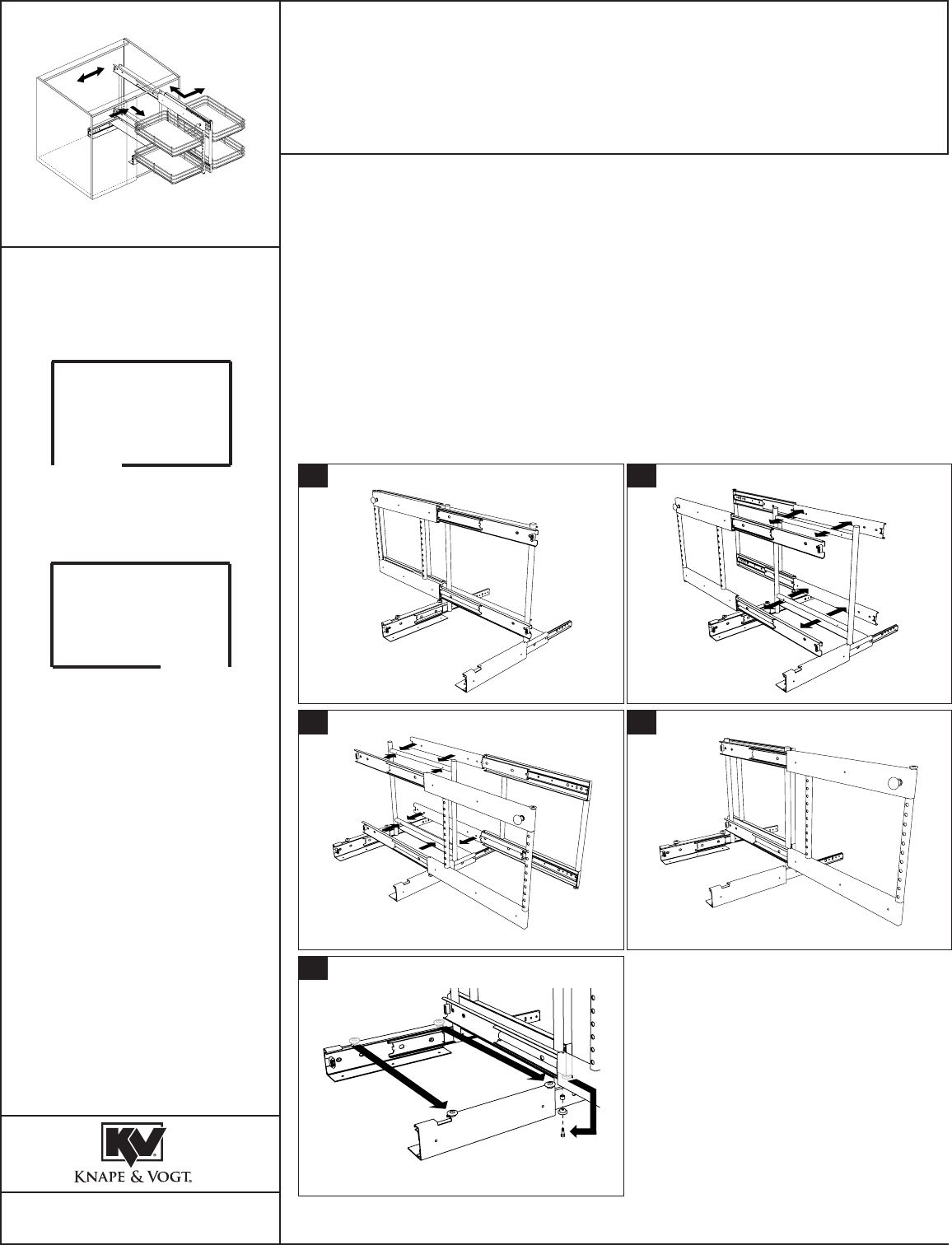

1. Déployer les deux structures à coulisses comme illustré dans la Figure No 1.
2. Démonter les coulisses supérieures à l'aide de la clé Allen (incluse) comme illustré dans
la Figure No 2.
3. Échanger les deux mécanismes-tiroirs de façon à ce que les éléments-tiroirs du mécanisme
se déploient de l’autre côté du meuble. Si cela est réalisé correctement, il ne sera pas nécessaire
de retirer les boutons, car ceux-ci seront toujours en position correcte sur la structure.
Voir la Figure No 3.
4. Remonter les coulisses sur la structure comme illustré dans la Figure No 4
5. Inverser les emplacements des 3 galets sur la structure à coulisses si ceux-ci ont été montés pour
une installation standard. Voir la Figure No 5 pour connaître l'emplacement de chaque vis.
VUE DU DESSUS
Côté borgne À DROITE
©2015 Knape & Vogt. Tous droits réservés. Knape & Vogt
®
se réserve le droit de modifier les spécifications sans préavis. Réalisés dans les Etats-Unis.
1
Côté borgne À GAUCHE
