Kabelverbindung
1. Innengerät (Abb. 12)
WICHTIG! Die Klimaanlage muß von einem Kälte- und Klimafachbetrieb installiert bzw. angeschloßen
werden, da ansonsten keine Gewährleistung übernommen werden kann.
 Drücken Sie die Verbindungsleitung des Geräts mit der Leitungsdruckplatte fest.
 Schließen Sie den Schaltungsdeckel und schrauben Sie ihn fest.
 Schließen Sie den Frontdeckel und montieren Sie das Schmuckblech wieder.
2.Außengerät (Abb. 13)
 Öffnen Sie die Abdeckung. Lösen Sie dazu vorher die Verschraubung.
 Verbinden Sie die Leitungen des Geräts mit den entsprechenden Elektro- Anschlüssen.
 Drehen Sie die Verbindungsleitungen des Geräts fest.
3.Leitungen
 Wenn nötig können Sie die Leitungen verlängern oder ersetzen nach Tabelle 3 (Modell 12K)
 Die Steuerleitung des Aussengerätes ist bereits integriert
 Verwenden Sie nicht zwei Verbindungsleitungen für die Stromversorgung.
Tabelle 3
Modell
Stromverbindungsleitung Signalkontrolleitung Elektroleitung
Max. Länge 10m 10m 5m
7K/9K/12K/16K
≥
≥≥
≥ 2.5 mm
2
≥
≥≥
≥ 1.5 mm
2
≥
≥≥
≥ 1.5mm
2
18K/21K/24K/28K
Querschnittsfläche
≥
≥≥
≥ 2.5 mm
2
≥
≥≥
≥ 1.5 mm
2
≥
≥≥
≥ 2.5 mm
2
Schraube

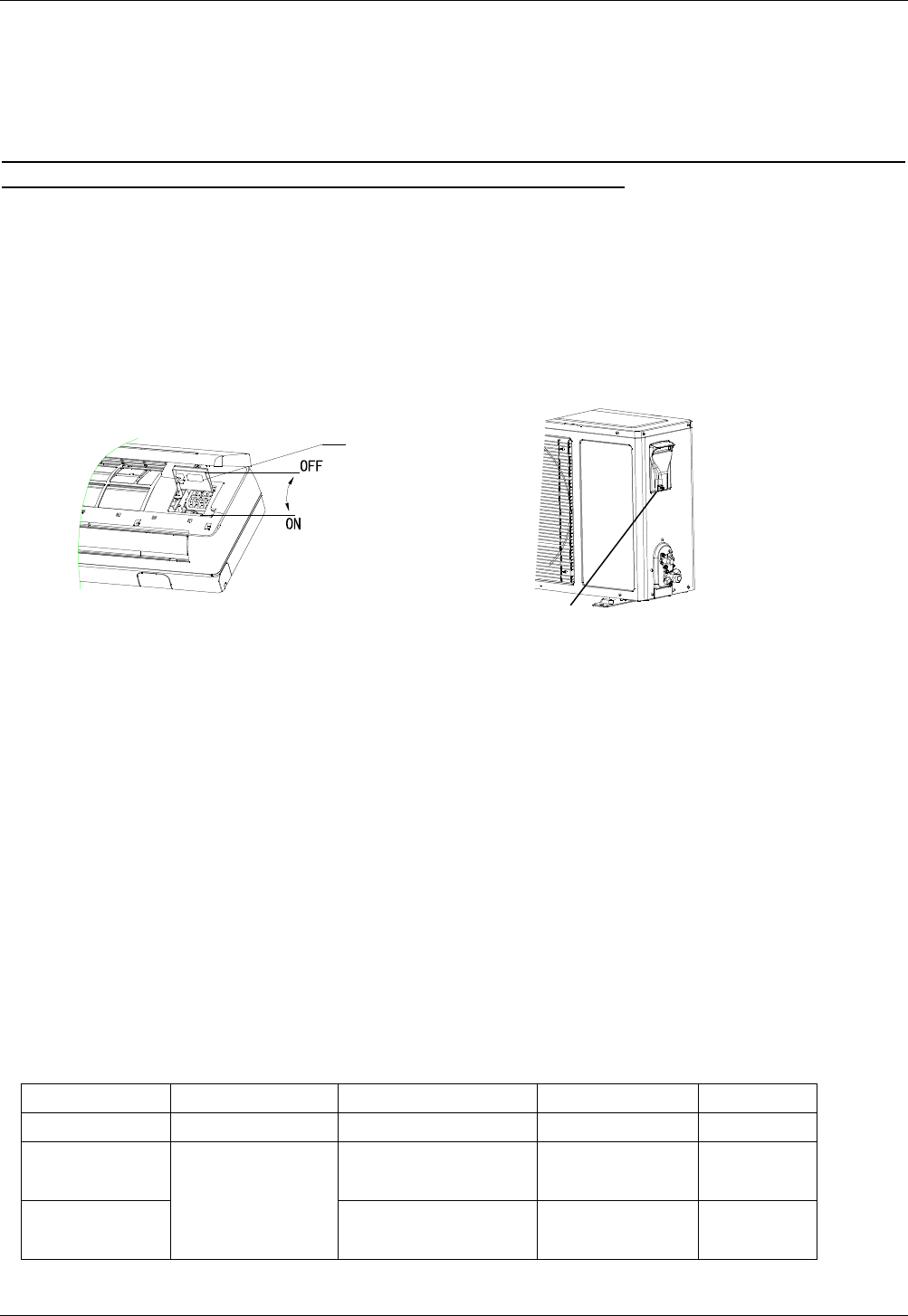

Abbildung 12
Abbildung 13
