Rohrverbindung
WICHTIG! Die Klimaanlage muß von einem Kälte- und Klimafachbetrieb installiert bzw. angeschloßen
werden, da ansonsten keine Gewährleistung übernommen werden kann. Gerne hilft Ihnen unsere Hotline
einen Fachbetrieb in Ihrer Nähe zu finden.
 Es wird empfohlen, dass man einen Drehmomentschlüssel verwendet, um das Rohr zu verbinden. Wenn man andere
Schraubenschlüssel verwendet, kann wegen der unrichtigen Kraft das Gewinde beschädigt werden. (Tabelle 2 beachten)
 Der Biegungswinkel des Rohrs sollte nicht zu klein sein, ansonsten könnte es zum abknicken des Rohrs führen. Das
Fachpersonal sollte mit einem Rohrbieger arbeiten, um einen Winkel zu biegen.
 Lassen Sie kein Wasser, Staub oder Sand in das Rohr. Unbedingt absolut sauber halten!!!
Bitte beachten Sie, dass die Verbörtelung in jedem Fall OHNE
Dichtungsmittel durchgeführt werden. Beim Einbringen von
Dichtungsmittel besteht die Gefahr, dass die Leitungen verstopfen.
* Die Anlage ist jetzt in keinem Fall betriebsbereit. Sie muss unbedingt von
einem Kälteanlagenbauer evakuiert werden

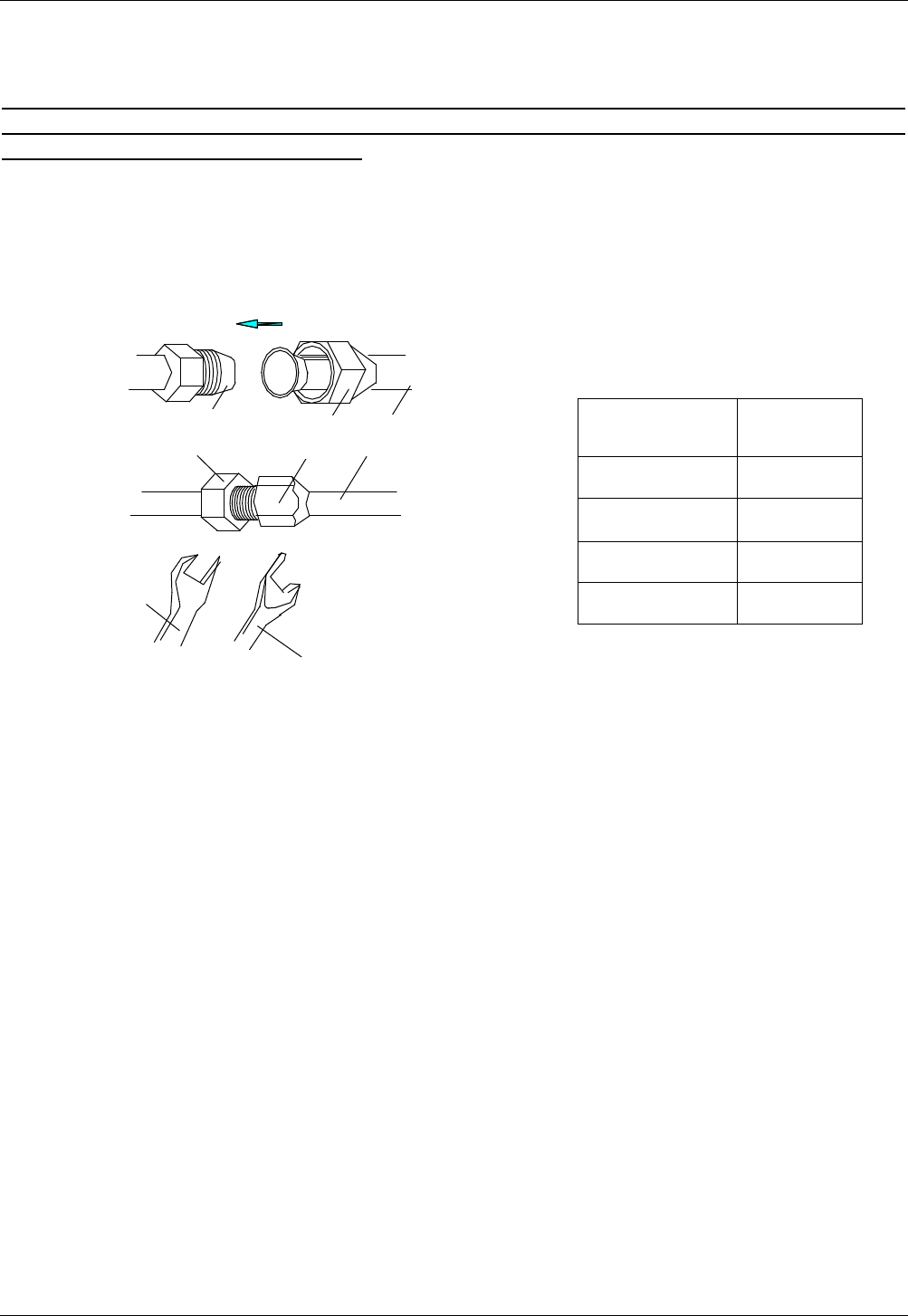

Abbild 13
Gewinde
Erweiterungsmutter
Rohrleitung
Schraubenschlüssel
Drehmomentschlüssel
Tabelle 2
Durchmesser (mm)
Drehmoment
(N. m)
ф6.35 (1/4”) 15~20
ф9.52(3/8”) 35~40
ф12.7(1/2”) 50~55
ф15.88(5/8”) 68~82
