Verbindung der Leitungen bei Linksanschluss (bitte hier sehr sorgfältig und vorsichtig
arbeiten, da die Leitungen sehr schnell knicken können.Daher bitte Rohrbieger benutzen)
 Entfernen Sie den Wasserablassschlauch aus der rechten Seite und montieren Sie den
Entwässerungsstopfen. Auf Dichtigkeit achten.
 Entfernen Sie den Entwässerungsstopfen aus der linken Seite. Montieren Sie den Wasserablassschlauch in
die Entwässeungsöffnung. Auf Dichtigkeit achten.

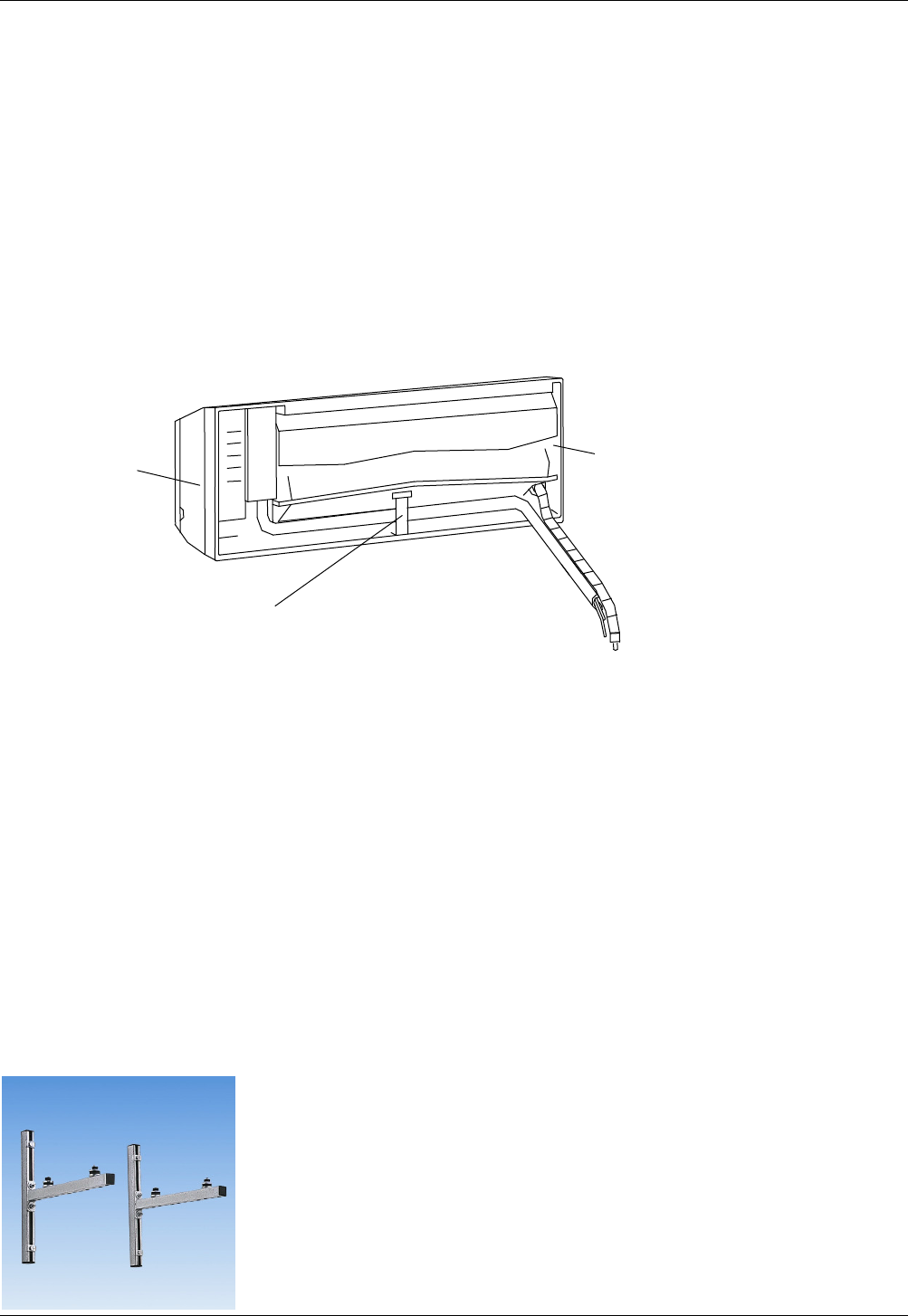

 Befestigen Sie die Rohre mit den Halterklammern in dem Schlitz des Innengeräts. (Abb.11)
 Ansonsten sind die Montageschritte gleich der Anweisungen in “Verbindung eines rechten Anschlusses”.
 Versichern Sie sich bitte, dass die obere Installation fest ist, ansonsten kann es zu einem Wasserschaden
kommen (Abb. 11).
Installation des Außengeräts
Montieren Sie das Aussengerät optimal auf einem schallgedämmten Konsolenset (dies können Sie übere unsere Service
Hotline: [phone] (0,49€/Min aus dem Festnetz der deutschen Telekom) oder im Internet unter www.klimafirstklaas.de
bestellen.
 Bohren Sie 4 oder mehre Bohrungen in die Wand (Maße der Klimaanlage beachten). Legen Sie die Positionen für die
Montage der linken und rechten Stützen fest. Versichern Sie sich bitte, dass die linken und rechten Stützen auf gleicher
Höhe sind. (Anleitung des Konsolensets beachten)
 Befestigen Sie die Installationshalter mit den Ausdehnungschrauben.
 Befestigen Sie das Außengerät mit 4 Schrauben (M10x25) auf den Installationshalter.
 Die Installation muss fest sein. Die Verbindungen müssen fest und gesichert sein.
 Während der Installation des Außengeräts sollte das Gerät mit Seilen gesichert werden, um zu verhindern das das Gerät
hinfällt
 Während der Installation oder Reparatur sollten die Werkzeuge und Komponenten gegen Herunterfallen gesichert sein.
 Überprüfen Sie die Festigkeit der Installationshalter regelmäßig.
Rechteseite
Halterklammer
Linke
s
eite
Abb. 11
