Verbindungsleitungen
 Stellen Sie sicher daß der waagerecht ausgerichtete Höhenunterschied zwischen der Innen- und der
Ausseneinheit und die Länge des Schlauches den Anforderungen aus der Tabelle 1 entsprechen.
 Wenn der Abstand und somit die Leitungen länger werden, muss das Kühlmittel nach der Tabelle 1 ergänzt
werden.
 Die Leitungen dürfen max. bis 15m verlängert werden.
 Die Anlage nur mit Kältemittel R 410 A nachfüllen.
Kältemittel R 410 A ist ein Gas und darf nicht in die Umwelt gelangen. Nur ein Kälte- und Klimafachbetrieb ist
befugt im Umgang mit diesem Kältemittel daher ist es auch nicht frei verkäuflich.
Tabelle 1
Schlauchgrösse
weit (mm) Durchmesser
(mm)
Standard-
schlauchlänge
(m)
Maximale
Schlauch
länge (m)
Höhen
Differenz (m)
Zusätzliches
Kühlmittel (g/.m)
φ6.35(1/4”) φ9.52(3/8”) 3.5 9 5 15
φ6.35(1/4”) φ12.7(1/2”) 3.5 12 7 15
φ6.35(1/4”) φ15.88(5/8”) 4 15 8 15
Innengerät
Höhenunterschied
Außengerät
Innengerät
Außengerät

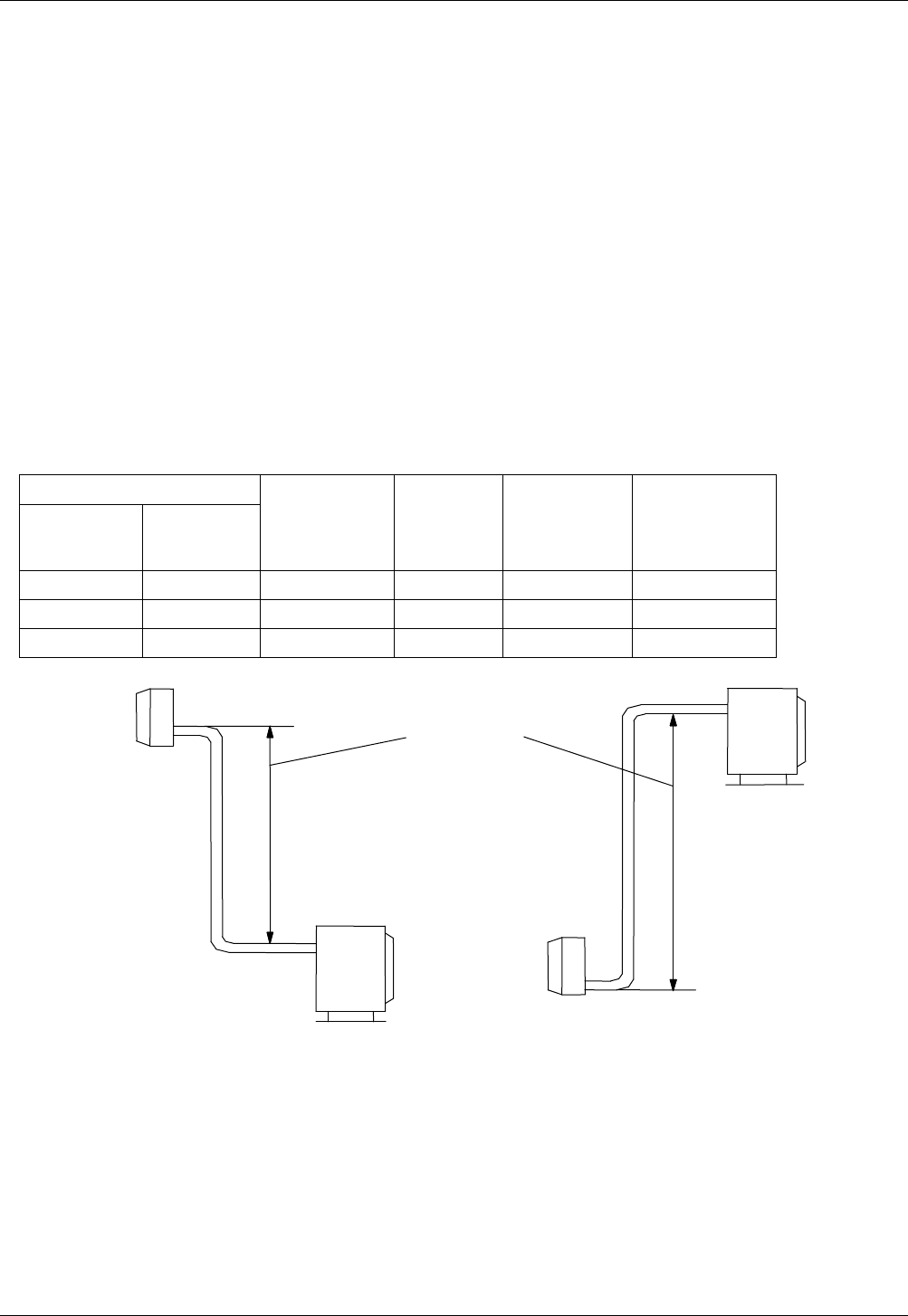

Abbild 3
