ACHTUNG: Hierzu genügt es nicht allein den Lichtschalter o. ä. in AUS-
Position zu bringen, sondern es ist die hierfür zuständige Netzsicherung zu
entfernen oder die Schaltersicherung auszulösen, falls Sie die Stromzufuhr
nicht durch eine Steckerverbindung sicher unterbrechen können. Sichern Sie
diese Unfallverhütungsvorkehrungen (!) während der Installation gegen
Wiedereinschalten des Stromkreises ab. Prüfen Sie vor Installationsbeginn
trotzdem, ob die Netzleitung, an die Sie die Leuchte anschließen wollen,
tatsächlich spannungsfrei ist.
1. Breiten Sie die Einzelteile auf einem weichen Untergrund aus (Abb. 1).
2. Entfernen Sie die Kabelschutzhüllen (unten und oben) vom befestigten unteren
Rohr (Abb. 2a, 2b, 2c). Diese sollen ein Aufscheuern des Kabelmantels während
des Transports verhindern, sind aber für die Montage nicht notwendig.
3. Entfernen Sie Schraube und Unterlegscheibe vom losen unteren Rohr und legen
Sie beides für eine spätere Verwendung zur Seite.
4. Richten Sie den Leuchtenkopf (Deckenfluter) senkrecht zu den beiden oberen
Rohren aus. Stecken Sie die oberen Rohre in den Leuchtenkopf (Deckenfluter)
und fixieren Sie sie mit den Madenschrauben. Verwenden Sie dafür einen
Inbusschlüssel (Abb. 3).
5. Schrauben Sie die beiden unteren Rohre vorsichtig unterhalb der Schalteinheit an
(Abb. 4). Stellen Sie dabei sicher, dass das Kabel nicht beschädigt wird.
6. Stecken Sie die Rohre vorsichtig von oben durch den Standfuß. Ziehen Sie dabei
das Kabel nach bis es straff ist. Nehmen Sie die vorher zur Seite gelegte
Schraube und Unterlegscheibe und befestigen Sie das Rohr auf der Unterseite
des Standfußes. Befestigen Sie das zweite Rohr mit der bereits am Kabel
befindlichen Schraube und Unterlegscheibe. Stellen Sie sicher, dass alle
Verbindungen ausreichend angezogen sind (Abb. 5).
7. Stellen Sie die Leuchte in stabiler Lage aufrecht hin. Schrauben Sie die drei
Klammern vom Leuchtenkopf (Deckenfluter) ab und befestigen Sie damit den
Lampenschirm (Abb. 6).
Achtung: Um einen Glasbruch zu vermeiden, ziehen Sie die Schrauben nur
soweit an bis das Glas fest sitzt.
8. Befestigen Sie den Einstellhebel an der Unterseite der Leseleuchte (Abb. 6).
9. Verbinden Sie den Transformator mit der Leuchte.
10. Die Leuchte ist nun betriebsbereit. Aktivieren Sie die Leuchte mit den
Dimmschaltern.

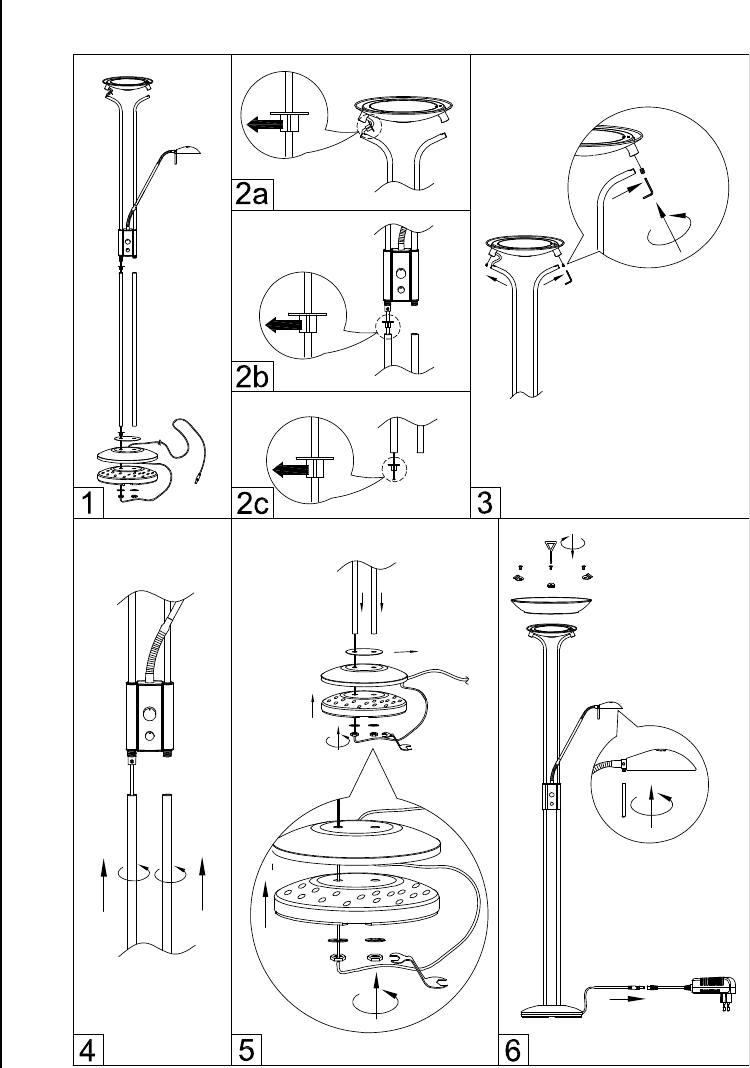

Montagezeichnung
