Messen von AC- oder DC-Stromstärke
78 U1271A/U1272A Benutzerhandbuch
%-Skala von 4-20 mA oder 0-20 mA
Die 4-20 mA-Stromschleifenausagbe von einem Geber ist ein
elektrisches Signal, das in Reihenschaltungen verwendet wird,
um ein stabiles Messsignal bereitzustellen, das proportional zu
angewendetem Druck, angewendeter Temperatur oder Fluss in
der Prozesssteuerung ist. Das Signal ist eine Stromschleife,
wobei 4 mA das 0-Prozentsignal und 20 mA das
100-Prozentsignal darstellt.
Die prozentuale Skalierung (% scale) für 4-20 mA oder 0-20 mA
in diesem Multimeter wird mit der entsprechenden
DC-mA-Messung berechnet. Das Multimeter optimiert
automatisch die beste Auflösung für die ausgewählte Messung.
Für die prozentuale Skalierung sind zwei Bereiche verfügbar
(Siehe Tabelle 2-3).
Um die aktuelle Stromstärkemessung in der %-Skala anzuzeigen:
1 Positionieren Sie den Drehregler des Multimeters auf .
Stellen Sie das Multimeter zum Messen der DC-Stromstärke
anhand der Schritte im Abschnitt „Messen von AC- oder
DC-Stromstärke“ ein.
2 Drücken Sie auf , bis (oder ) auf der rechten
Seite der Anzeige eingeblendet wird. Prüfen Sie die
Testpunkte und lesen Sie die Anzeige.

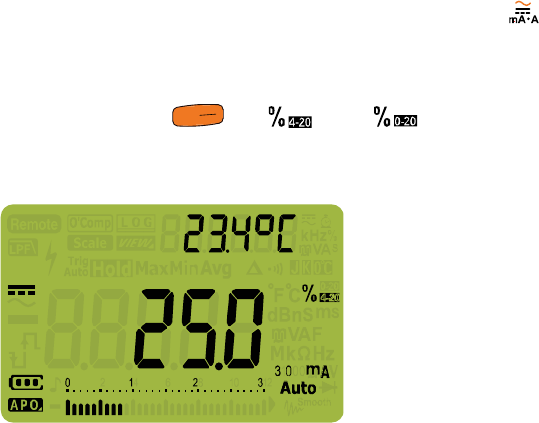

Abbildung 2-34 4-20 mA %-Skalaanzeige
Das analoge Balkendiagramm zeigt die Stromstärkemessung an.
(Im Beispiel oben, wird 8 mA als 25% in 4-20 mA %-Skala
angezeigt.)
