Vornehmen von Messungen 2
Messen von AC- oder DC-Stromstärke
U1271A/U1272A Benutzerhandbuch 75

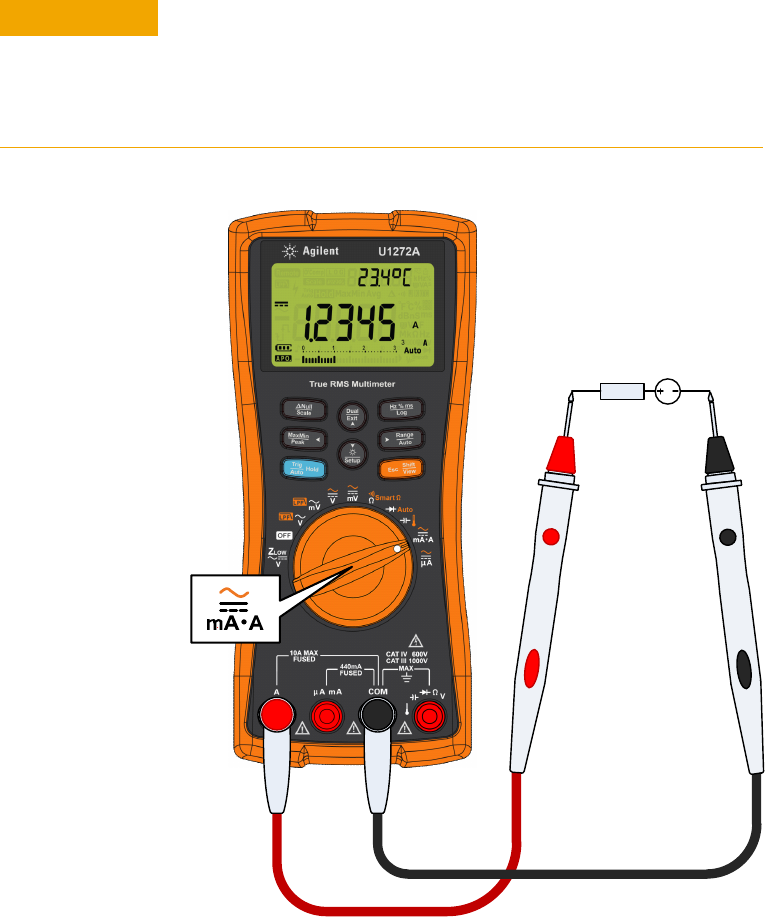

Abbildung 2-31 Messen der DC-Stromstärke
VORSICHT
Das Positionieren der Sonden über (parallel mit) einem Schaltkreis
unter Strom, wenn eine Leitung an einem Stromstärkeeingang
angeschlossen ist, kann dazu führen, dass der zu prüfende Schaltkreis
beschädigt wird und die Sicherung des Multimeters auslöst. Dies
geschieht, weil der Widerstand an den Stromeingängen des
Multimeters sehr niedrig ist, was zu einem Kurzschluss führt.
DC
LOAD
