2 Vornehmen von Messungen
Messen von AC- oder DC-Stromstärke
74 U1271A/U1272A Benutzerhandbuch
2 Drücken Sie auf , um zwischen DC- ( ), AC- ( ),
AC+DC- ( ) oder % scale- ( oder )
Stromstärkemessungen zu wechseln.
3 Öffnen Sie den zu prüfenden Schaltkreispfad. Prüfen Sie die
Testpunkte und lesen Sie die Anzeige.

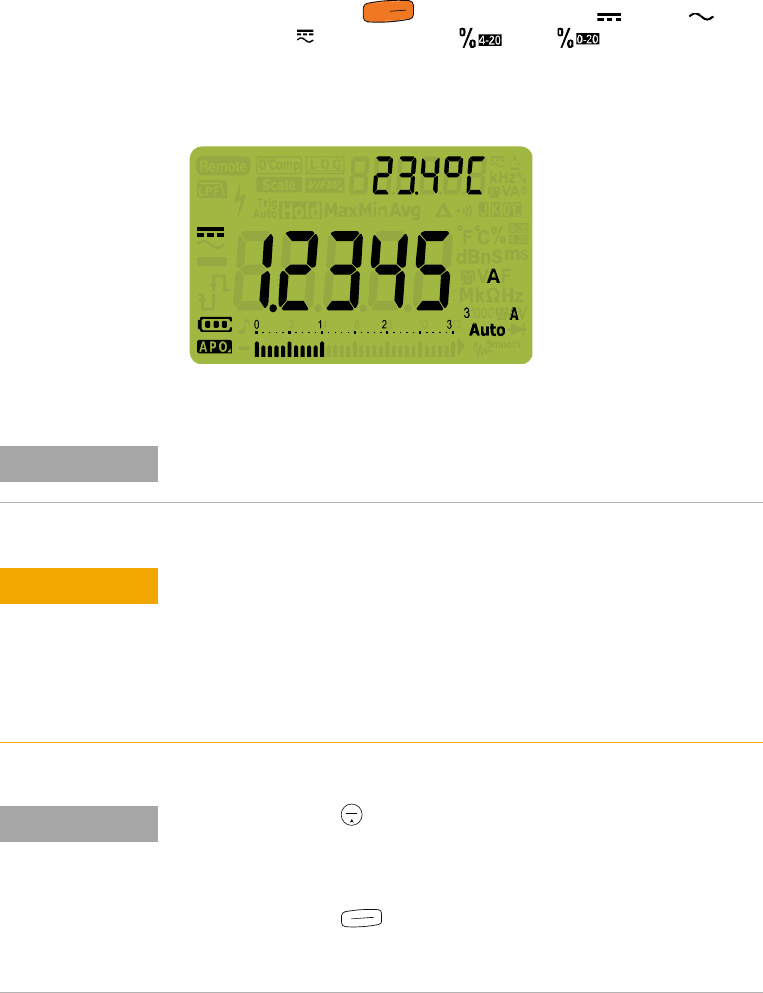

Abbildung 2-30 DC-Stromstärkeanzeige
S
h
i
f
t
V
i
e
w
E
s
c
HINWEIS
Durch Umdrehen der Leitungen entsteht ein negativer Messwert, ohne
dass das Multimeter dadurch beschädigt wird.
VORSICHT
• Informationen zum Messen von Wechselstromsignalen mit einem
Gleichspannungsoffset (nur U1272A) finden Sie unter „Messen von
AC- und DC-Signalen (nur U1272A)“ auf Seite 44.
• Vergewissern Sie sich beim Messen des Gleichstroms in einem
gemischten Signal im Gleichspannungsmessmodus, dass der Filter
aktiviert ist (siehe „Aktivieren und Deaktivieren des Filters“ auf
Seite 111).
HINWEIS
• Drücken Sie auf , um zwischen den verfügbaren
Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen finden Sie
unter Anhang B
, „Dual-Anzeigekombinationen mit der Dual-Taste“, ab
Seite 159.
• Drücken Sie auf , um den Frequenztestmodus für
Spannungsmessungen zu aktivieren. Weitere Informationen finden Sie
unter „Frequenztestmodus“ auf Seite 81.
