2 Vornehmen von Messungen
Testen von Dioden
60 U1271A/U1272A Benutzerhandbuch
Testen von Dioden
Verwenden Sie den Diodentest, um Dioden, Transistoren,
gesteuerte Silizium-Gleichrichter (SCRs) und andere
Halbleitergeräte zu testen. Bei einer guten Diode fließt Strom
nur in eine Richtung.
Bei diesem Test wird ein Strom durch einen Halbleiteranschluss
geschickt, anschließend wird der Spannungsabfall des
Anschlusses gemessen. Ein typischer Anschluss fällt 0,3 V bis
0,8 V ab.
1 Zum Testen einer Diode außerhalb eines Schaltkreises
drehen Sie den Drehregler auf / und richten Sie das
Multimeter wie in Abbildung 2-21 ein.
2 Prüfen Sie die Testpunkte und lesen Sie die Anzeige.

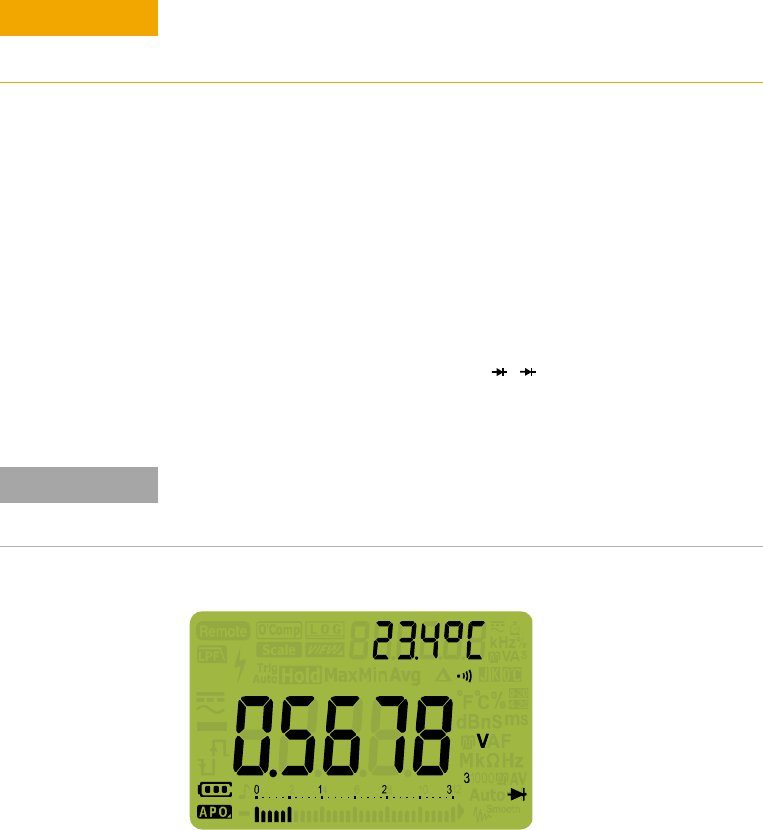

Abbildung 2-19 Diodenanzeige
Um eventuelle Schäden am Multimeter oder am zu testenden Gerät zu
vermeiden, unterbrechen Sie den Schaltkreisstrom und entladen Sie
alle Kondensatoren, bevor Sie die Dioden testen.
Auto
Schließen Sie die rote Testleitung an den positiven Anschluss (Anode) und
die schwarze Messleitung an den negativen Anschluss (Kathode) an. Die
Kathode einer Diode ist mit einem Streifen versehen.
