Vornehmen von Messungen 2
Widerstandsmessung
U1271A/U1272A Benutzerhandbuch 51
Widerstandsmessung
Widerstand (Gegensatz zu Stromfluss) wird gemessen, indem ein
schwacher Strom durch die Testleitungen zum getesteten
Schaltkreis geschickt wird. Da dieser Strom durch alle möglichen
Pfade zwischen den Leitungen fließt, entspricht der
Widerstandsmesswert dem Gesamtwiderstand aller Pfade zwischen
den Leitungen. Der Widerstand wird in Ohm (
Ω
) angegeben.
1 Stellen Sie zum Messen des Widerstands den Drehregler des
Multimeters auf / ein und richten Sie das Multimeter
wie in Abbildung 2-14 ein.
2 Prüfen Sie die Testpunkte und lesen Sie die Anzeige.

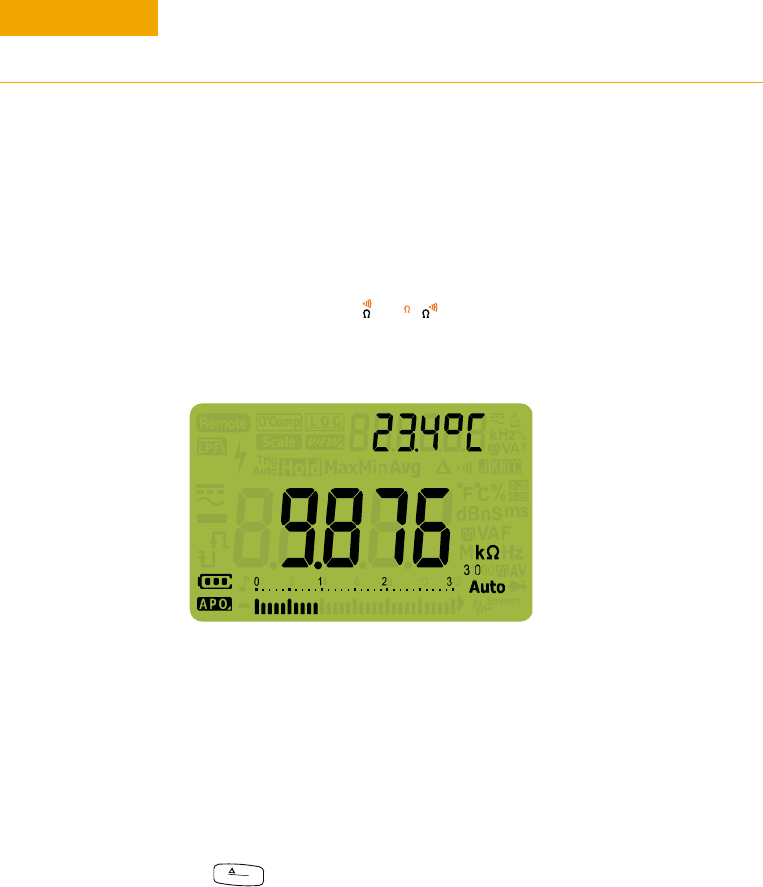

Abbildung 2-13 Widerstandsanzeige
Beachten Sie folgenden Punkte, wenn Sie den Widerstand messen.
• Die Testleitungen erhöhen die Widerstandsmessungen mit
einem Fehlerwert von 0,1 Ω bis 0,2 Ω. Halten Sie die
Testspitzen aneinander und lesen Sie den Widerstand der
Leitungen ab, um die Leitungen zu prüfen. Um den
Leitungswiderstand aus der Messung zu entfernen, halten Sie
die Testleitungsspitzen aneinander und drücken Sie auf
. Nun wird der Widerstand an den Spitzen von allen
zukünftigen Anzeigewerten abgezogen.
VORSICHT
Um eventuelle Schäden am Multimeter oder am zu testenden Gerät zu
vermeiden, unterbrechen Sie den Schaltkreisstrom und entladen Sie
alle Kondensatoren, bevor Sie den Widerstand messen.
Smart
S
c
a
l
e
N
u
l
l
