Vornehmen von Messungen 2
Ausführen von dB-Messungen (nur U1272A)
U1271A/U1272A Benutzerhandbuch 47
Anzeigen von dBV-Werten
Eine dBV-Messung verwendet eine 1 V-Referenzspannung, um
die aktuelle Messung mit einem gespeicherten Relativwert zu
vergleichen. Der Unterschied zwischen den beiden AC-Signalen
wird als dBV-Wert angezeigt. Die Referenzimpedanzeinstellung
ist nicht Teil einer dBV-Messung.
1 Zum Durchführen einer dBV-Messung drehen Sie den
Drehregler zuerst auf die Position , , oder .
2 Drücken Sie länger als 1 Sekunde auf , um in den
Einrichtungsmodus des Multimeters zu wechseln.
3 Drücken Sie auf , bis in der Sekundäranzeige
erscheint. Drücken Sie auf , bis dBV in der
Primäranzeige erscheint.
4 Drücken Sie auf , um die Änderungen zu speichern.
Drücken Sie auf und halten Sie die Taste gedrückt, bis
das Multimeter erneut startet.
5 Drücken Sie auf , bis die Spannungsmessungen als
dBV-Wert wie in Abbildung 2-10 angezeigt werden.

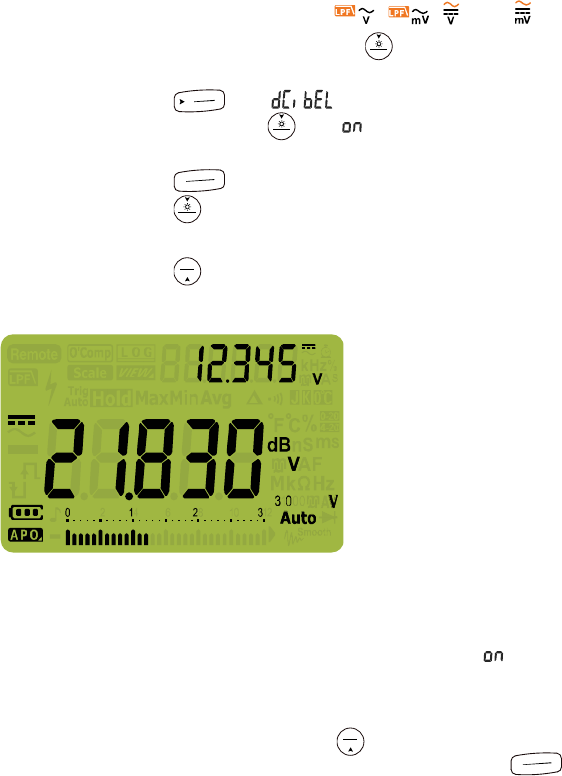

Abbildung 2-10 dBV-Anzeige
Damit das Multimeter wieder dBm-Werte anzeigt, wiederholen
Sie Schritt 2 bis Schritt 4 und wählen Sie stattdessen dBm.
Weitere Informationen finden Sie unter „Ändern der
Dezibelanzeige (nur U1272A)“ auf Seite 116.
Drücken Sie länger als 1 Sekunde auf , um die dBV-Funktion
zu verlassen. Durch Auswählen des Frequenztestmodus, ,
wird die dBV-Funktion ebenfalls beendet.
