2 Vornehmen von Messungen
Messen von AC- und DC-Signalen (nur U1272A)
44 U1271A/U1272A Benutzerhandbuch
Messen von AC- und DC-Signalen (nur U1272A)
Das Multimeter kann sowohl AC- als auch DC-Signalkomponenten,
Spannung oder Stromstärke, als zwei separate Messwerte oder
kombiniert als einen AC+DC-Wert (rms) anzeigen
.
1 Richten Sie das Multimeter entsprechend den gewünschten
Messungen ein. Stellen Sie den Drehregler wie folgt ein:
i Für Spannungsmessungen: oder .
ii Für Stromstärkemessungen: oder .
2 Drücken Sie zwei Mal auf die Taste , um die
Messfunktion auf den AC+DC-Modus ( ) einzustellen.
Prüfen Sie die Testpunkte und lesen Sie die Anzeige.

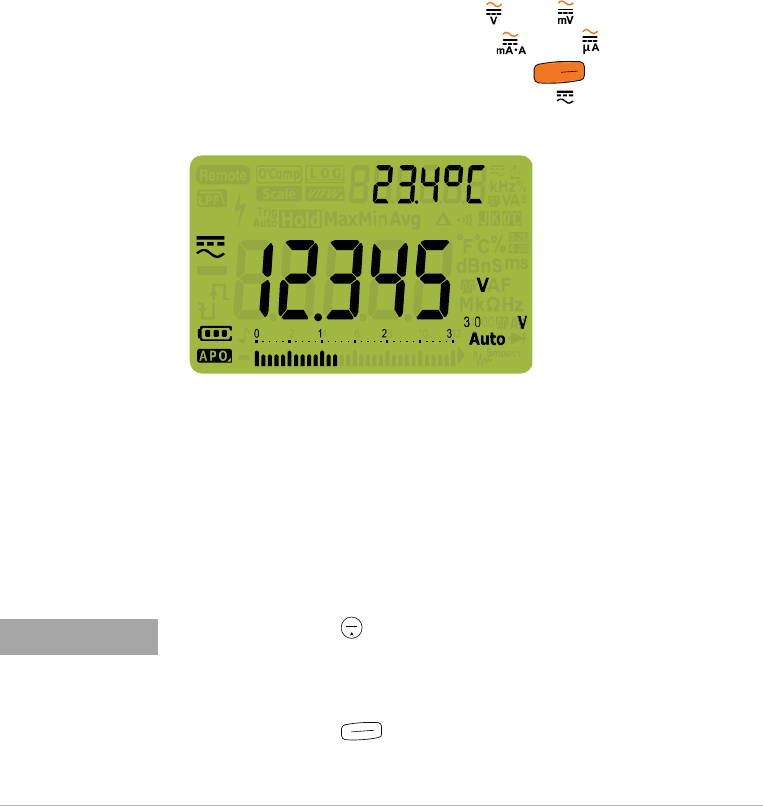

Abbildung 2-7 AC+DC-Spannungsanzeige
Messen Sie bei der Messung des DC-Offset einer AC-Spannung
zuerst die AC-Spannung, um genauere Werte zu erhalten.
Notieren Sie den AC-Spannungsbereich und wählen Sie
anschließend einen DC-Spannungsbereich, der höher oder
gleich dem AC-Bereich ist. Diese Methode verbessert die
Genauigkeit der DC-Messung, da sichergestellt wird, dass die
Eingangsschutzschaltkreise nicht aktiviert sind.
S
h
i
f
t
V
i
e
w
E
s
c
HINWEIS
• Drücken Sie auf , um zwischen den verfügbaren
Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen
finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der
Dual-Taste“, ab Seite 159.
• Drücken Sie auf , um den Frequenztestmodus für
Spannungsmessungen zu aktivieren. Weitere Informationen finden Sie
unter „Frequenztestmodus“ auf Seite 81.
