Vornehmen von Messungen 2
Messen der DC-Spannung
U1271A/U1272A Benutzerhandbuch 43
Verwenden der Filterfunktion für die
Gleichspannungsmessung
Aktivieren Sie die Filterfunktion, wenn Sie die Gleichspannung
und/oder den Gleichstrom in einem gemischten Signal
(Wechsel- und Gleichstromkomponenten) im
Gleichspannungsmessmodus messen. In „Aktivieren und
Deaktivieren des Filters“ auf Seite 111 erhalten Sie weitere
Informationen.
Die Filterfunktion blockiert und dämpft Wechselstromsignale,
damit Sie die Gleichstrommessung in einem gemischten Signal
besser ablesen können. Beispiel: Einen Gleichstromoffset mit
einem vorhandenen Wechselspannungssignal (z. B. auf einen
Bereich von 3 V angewendeter Wechselstrom mit 100 V/220 V).
Das Symbol wird angezeigt, wenn der Filter in der
Einrichtung des Multimeters aktiviert ist.

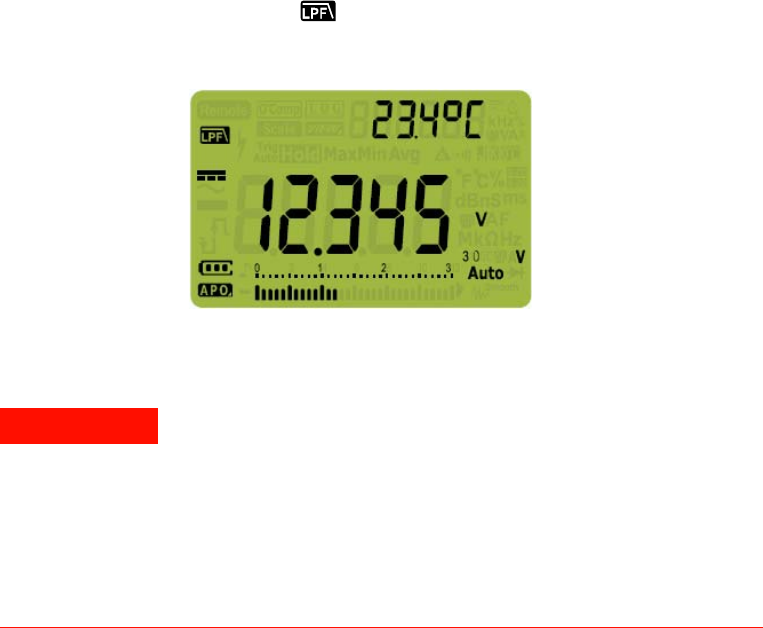

Abbildung 2-6 Filter für Gleichspannungsmessungen
WARNUNG
• Um einen elektrischen Schlag oder andere Verletzungen zu
vermeiden, aktivieren Sie den Filter, um das Vorhandensein
gefährlicher Gleichspannungen zu überprüfen. Angezeigte
Gleichspannungswerte können durch hochfrequente
Wechselstromkomponenten beeinflusst werden und müssen zum
Sicherstellen einer präzisen Ablesung gefiltert werden.
• Aktivieren Sie keine der Optionen für eine duale Anzeige, wenn
Sie Messungen zum Überprüfen des Vorhandenseins gefährlicher
Gleichspannungen durchführen.(nur U1272A)
