2 Vornehmen von Messungen
Messen der DC-Spannung
40 U1271A/U1272A Benutzerhandbuch
Messen der DC-Spannung
Dieses Multimeter zeigt sowohl DC-Spannungswerte als auch
deren Polarität an. Negative DC-Spannungen werden mit einem
Minuszeichen auf der linken Seite angezeigt.
1 Zum Messen einer DC-Spannung mit dem Multimeter drehen
Sie den Drehregler auf / oder / und stellen Sie den
Multimeter wie in Abbildung 2-4 ein.
2 Prüfen Sie die Testpunkte und lesen Sie die Anzeige.

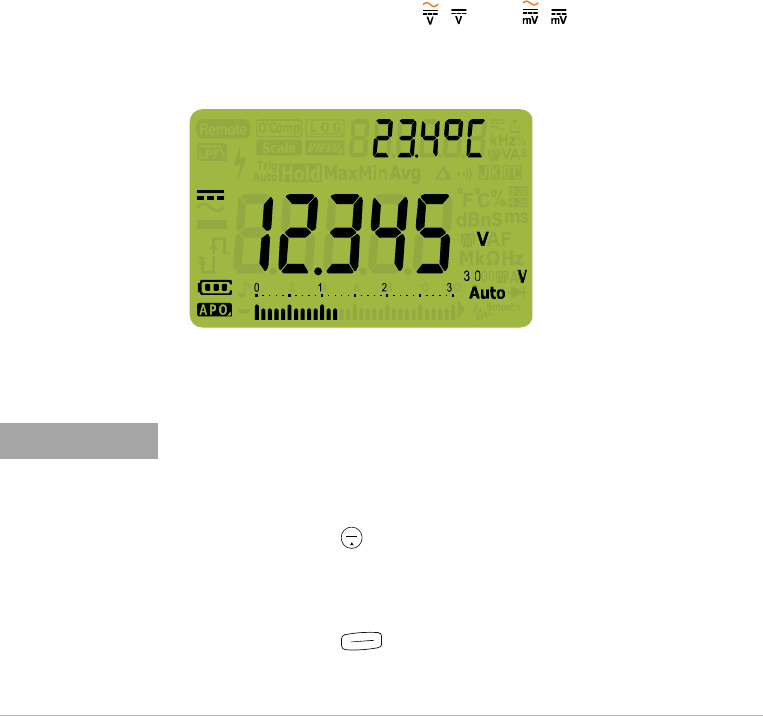

Abbildung 2-4 DC-Spannungsanzeige
HINWEIS
• Bei der Firmware bis Version 2.00 ist die Filterfunktion standardmäßig
deaktiviert. Kunden wird empfohlen, ihre Produkte auf die neueste
Firmware-Version zu aktualisieren, um in den Genuss der neuesten
Sicherheitsfunktionen und Messungsverbesserungen zu kommen.
• Drücken Sie auf , um zwischen den verfügbaren
Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen
finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der
Dual-Taste“, ab Seite 159.
• Drücken Sie auf , um den Frequenztestmodus für
Spannungsmessungen zu aktivieren. Weitere Informationen finden Sie
unter „Frequenztestmodus“ auf Seite 81.
