Vornehmen von Messungen 2
Messen der AC-Spannung
U1271A/U1272A Benutzerhandbuch 39
Verwenden der LPF-Funktion (Tiefpassfilterfunktion)
Das Multimeter ist mit einem AC-Tiefpassfilter ausgestattet, um
beim Messen der AC-Spannung oder -Frequenz das
unerwünschte elektrische Rauschen zu verringern.
1 Drehen Sie den Drehregler auf / .
2 Drücken Sie auf , um die Funktion für den
Tiefpassfilter zu aktivieren ( ). Das Multimeter misst
weiter im ausgewählten AC-Modus, aber nun wird das Signal
durch einen Filter geleitet, der unerwünschte Spannungen
über 1 kHz blockiert.

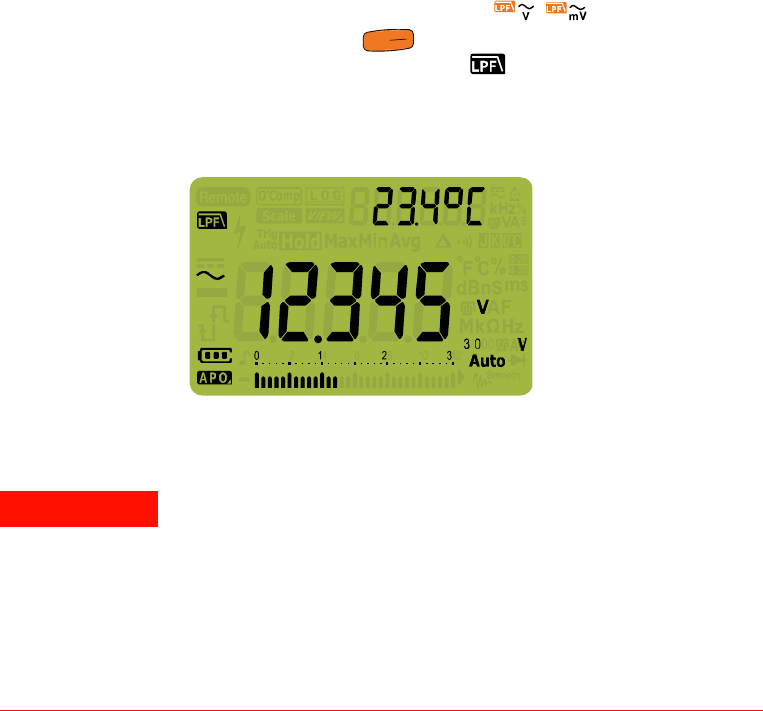

Abbildung 2-3 Ac-Spannung mit LPF-Anzeige
Der Tiefpassfilter kann die Messleistung an Verbundsinuskurven
verbessern, die typischerweise von Umrichtern und
Motorantrieben mit variabler Frequenz erzeugt werden
.
S
h
i
f
t
V
i
e
w
E
s
c
WARNUNG
• Um einen elektrischen Schlag oder andere Verletzungen zu
vermeiden, verwenden Sie die Tiefpassfilteroption NICHT, um das
Vorhandensein gefährlicher Wechselspannungen zu überprüfen.
Wechselspannungswerte, die höher als die auf der Anzeige sind,
können bei Aktivierung des Tiefpassfilters vorhanden sein.
• Führen Sie zuerst eine Wechselspannungsmessung OHNE Filter
durch, um eventuell vorhandene gefährliche Spannungen zu
erkennen. Aktivieren Sie dann die Filterfunktion, falls dies für die
Messungsstabilität und Ansprechgeschwindigkeit erforderlich ist.
