Vornehmen von Messungen 2
Messen der AC-Spannung
U1271A/U1272A Benutzerhandbuch 37
Messen der AC-Spannung
Mit diesem Multimeter gemessene AC-Spannungsmessungen
werden als echte rms-Werte (Effektivwerte) zurückgegeben.
Diese Messwerte sind präzise für Sinuskurven und andere
Wellenformen (ohne DC-Offset) wie Rechteck-, Dreieck- oder
Treppensignale.
Weitere Informationen zum Messen von AC-Spannungssignalen
mit DC-Offset (nur U1272A) finden Sie im Abschnitt „Messen
von AC- und DC-Signalen (nur U1272A)“ dieses Handbuchs.
1 Drehen Sie den Drehregler auf /
(oder / , nur U1272A).
2 Richten Sie das Multimeter wie in Abbildung 2-2 ein, um
AC-Spannung zu messen.
3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige.

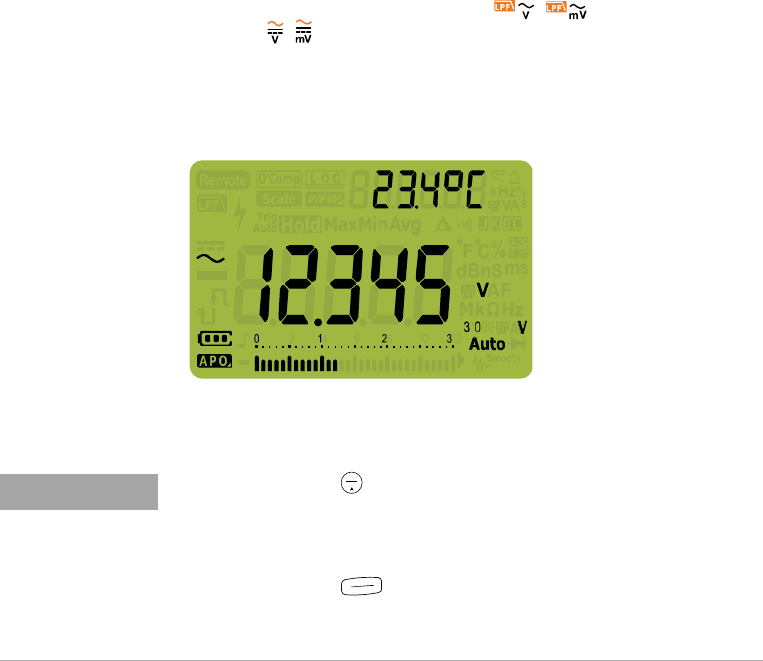

Abbildung 2-1 AC-Spannungsanzeige
HINWEIS
• Drücken Sie auf , um zwischen den verfügbaren
Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen
finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der
Dual-Taste“, ab Seite 159.
• Drücken Sie auf , um den Frequenztestmodus für
Spannungsmessungen zu aktivieren. Weitere Informationen finden Sie
unter „Frequenztestmodus“ auf Seite 81.
