1 Einleitung
Kurzbeschreibung des Multimeter
30 U1271A/U1272A Benutzerhandbuch
Analoges Balkendiagramm
Das analoge Balkendiagramm emuliert die Nadel auf einem analogen
Multimeter, ohne die Überschwingweite anzuzeigen. Wenn Sie Peak-
oder Null-Anpassungen messen und sich schnell ändernde
Eingangsignale beobachten, bietet das Balkendiagramm eine nützliche
Anzeige, da sie eine schnellere Aktualisierungsrate
[1]
besitzt, um
schneller auf schnell reagierende Anwendungen anzusprechen
.
Für die Messung von Frequenz, Arbeitszyklus, Impulsbreite,
4-20 mA %-Skala, 0-20 mA %-Skala, dBm, dBV und Temperatur
stellt das Balkendiagramm nicht den Hauptanzeigewert dar.
Wenn beispielsweise Frequenz, Arbeitszyklus oder Impulsbreite
während einer Spannungs- oder Stromstärkemessung auf der
Primäranzeige angezeigt wird, dann stellt das Balkendiagramm den
Spannungs- oder Stromstärkewert dar (nicht den Frequenz-,
Arbeitszyklus- oder Impulsbreitenwert). Oder wenn zum Beispiel
4-20 mA %-Skala oder 0-20 mA %-Skala auf der Primäranzeige
angezeigt wird, dann stellt das Balkendiagramm den
Stromstärkewert dar und nicht den Prozentwert
.
Die Zeichen “+” und “–” zeigen an, ob der gemessene oder
berechnete Wert positiv oder negativ ist. Jedes Segment stellt
abhängig von dem auf der Balkendiagrammanzeige für den
Spitzenwert angezeigten Bereich 1000 oder 500 Zahlen dar.
Ein instabiles Diagramm und eine uneinheitliche Primäranzeige bei
der Messung einer DC-Spannung weist normalerweise darauf hin,
dass im Schaltkreis AC-Spannungen vorhanden sind.
[1] Die Messrate des analogen Balkendiagramms beträgt ungefähr
50-Mal/Sekunde für DC-Spannungs-, Stromstärke-, und
Widerstandsmessungen.

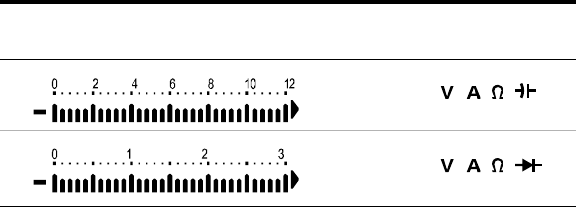

Tabelle 1-10 Analoge Balkendiagrammanzeige
Bereich
Zähler/
Segmente
Verwendung für
Funktion
500 , , ,
1000 , , ,
