Einleitung 1
Kurzbeschreibung des Multimeter
U1271A/U1272A Benutzerhandbuch 25
Bildschirmanzeige
In diesem Kapitel werden die Meldungsanzeigen des Multimeter
beschrieben. Eine Liste der verfügbaren Messsymbole und
Messbezeichnungen finden Sie auch unter „Maßeinheiten“
auf
Seite 29
. Eine Anleitung zum analogen Balkendiagramm am unteren
Rand der Anzeige finden Sie unter „Analoges Balkendiagramm“
auf
Seite 30.
Allgemeine Meldeanzeigen
Die allgemeinen Meldeanzeigen des Multimeters werden in
untenstehender Tabelle beschrieben. Klicken Sie auf die
entsprechende Seite "Weitere Informationen", um weitere
Informationen zu den einzelnen Meldeanzeigen zu erhalten.

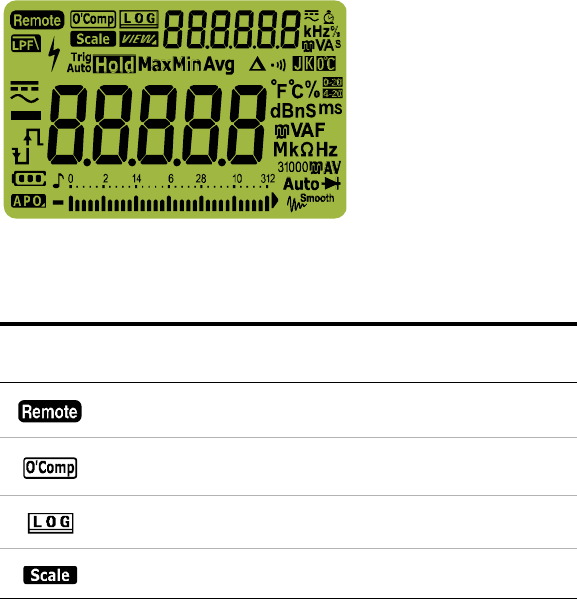

Abbildung 1-13 Bildschirmanzeige
Tabelle 1-8 Allgemeine Meldeanzeigen
Legende Beschreibung
Weitere
Informationen zu:
Fernsteuerung aktiviert Seite 10
Offset-Kompensation (Smart Ω) für
Widerstandsmessungen aktiviert
Seite 57
Datenprotokollierung wird ausgeführt Seite 96
Skalierungstransfer aktiviert Seite 90
