Umschalten von Funktionen mit den Umschalttasten A
U1271A/U1272A Benutzerhandbuch 157

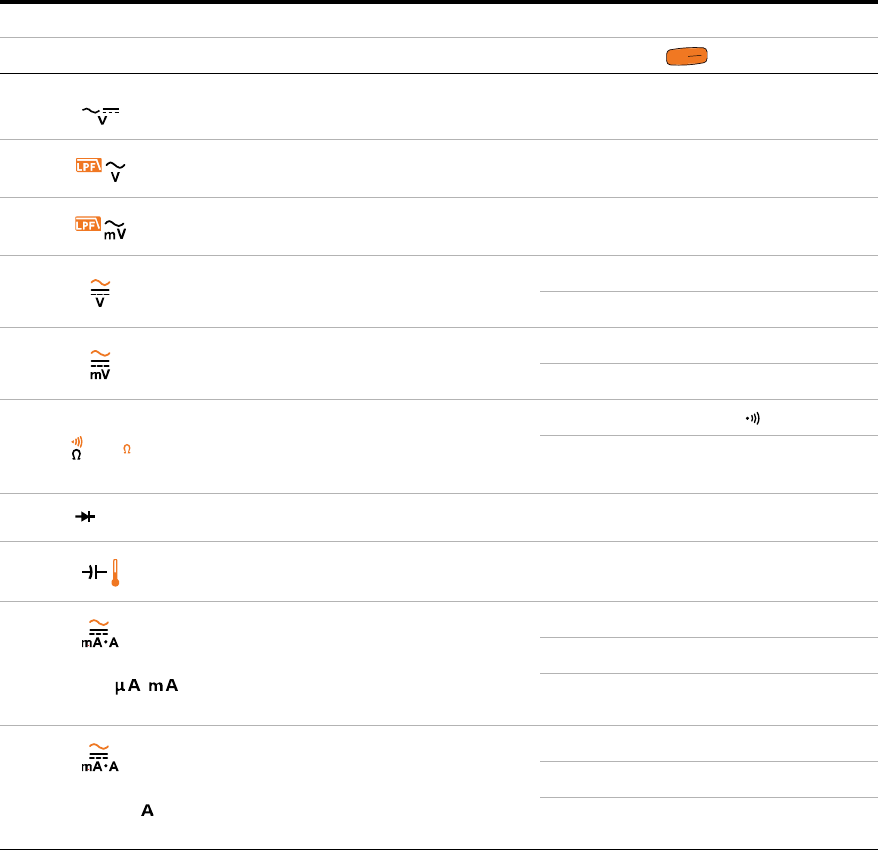

Tabelle A-2 U1272A Standard- und Umschaltfunktionen
Drehreglerposition In der Primäranzeige angezeigte Funktion:
U1272A Default Wenn auf gedrückt wird
Geringe Impedanz (Z
LOW
) AC- oder
DC-Spannungsmessung (AC/DC V)
[1]
-
AC-Spannungsmessung (AC V)
AC-Spannungsmessung (AC V) mit
Tiefpassfilter (LPF)
AC-Spannungsmessung (AC mV)
AC-Spannungsmessung (AC mV) mit
Tiefpassfilter (LPF)
DC -Spannungsmessung (DC V)
AC-Spannungsmessung (AC V)
AC+DC-Spannungsmessung (AC+DC V)
DC-Spannungsmessung (DC mV)
AC-Spannungsmessung (AC mV)
AC+DC-Spannungsmessung (AC+DC mV)
Widerstandsmessung (Ω)
Durchgangstest ( Ω)
Widerstandsmessung (Ω) mit
Offset-Abgleich (Smart Ω)
Diodentest (V) Auto-Diodentest (V)
Kapazitätsmessung (F) Temperaturmessung (°C oder °F)
Wobei die positive Sonde
am Anschluss
angeschlossen ist
DC-Stromstärkemessung (DC mA)
AC-Stromstärkemessung (AC mA)
AC+DC-Stromstärkemessung (AC+DC mA)
% (0-20 oder 4-20) mA
Wobei die positive Sonde
am Anschluss
angeschlossen ist
DC-Stromstärkemessung (DC A)
AC-Stromstärkemessung (AC A)
AC+DC-Stromstärkemessung (AC+DC A)
% (0-20 oder 4-20) A
S
h
i
f
t
V
i
e
w
E
s
c
Z
LOW
Smart
Auto
