3 Multimeterfunktionen
Durchführen von Skalierungsübertragungen (Scale)
90 U1271A/U1272A Benutzerhandbuch
Durchführen von Skalierungsübertragungen (Scale)
Die Scale-Funktion bildet einen Umwandler nach und hilft Ihnen, die
gemessenen Messwerte proportional zur angegebenen Verhältnis- und
Einheitenanzeige zu konvertieren. Benutzen Sie "Scale", um
Spannungsmesswerte zu proportionalen Messwerten umzuwandeln, wenn
Sie Zangen-Stromsonden oder Hochspannungssonden verwenden. In
folgender Tabelle stehen die verfügbaren Skalierungskonvertierungen
.
1

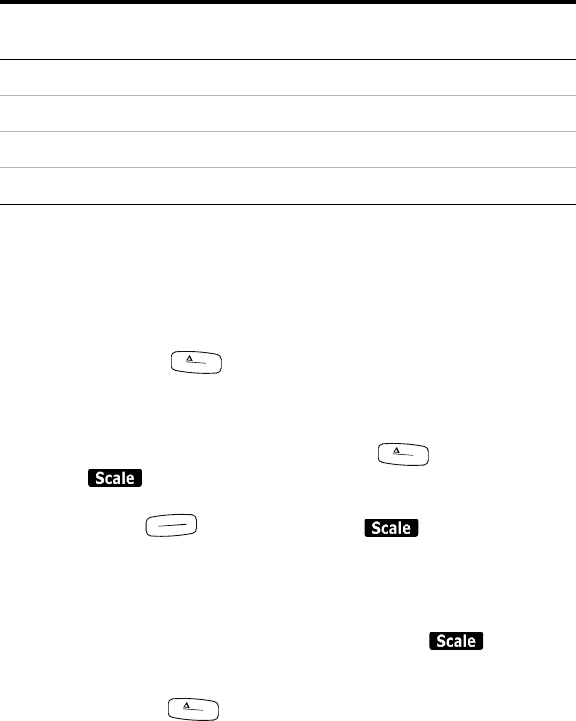

Drücken Sie auf und halten Sie die Taste länger als
1 Sekunde gedrückt, um die Skalierungsfunktion zu aktivieren.
2 Das zuletzt gespeicherte (Standard: 1 kV/V, × 1000.0) Verhältnis und die
zuletzt gespeicherte Einheit werden auf den Primär- und
Sekundäranzeigen angezeigt. Drücken Sie auf , während das
Symbol blinkt, um zwischen den verfügbaren Verhältnis- und
Einheitenanzeigen umzuschalten
.
3
Drücken Sie auf , während das Symbol blinkt, um das
ausgewählte Verhältnis und die ausgewählte Einheit zu speichern und die
Konvertierung zu starten. Das ausgewählte Verhältnis und die Einheit
werden als standardmäßiges Verhältnis und als standardmäßige Einheit bei
der nächsten Aktivierung von "Scale" verwendet
.
4
Die Konvertierung beginnt auch, wenn das Symbol blinkt und
3 Sekunden lang keine Aktivitäten erfasst werden (mit dem auf der
Primäranzeige angegebenen Verhältnis und entsprechender Einheit)
.
5
Drücken Sie auf und halten Sie die Taste länger als
1 Sekunde gedrückt, um die "Scale"-Aktion abzubrechen
.
Tabelle 3-1 Verfügbare Konvertierungen
Skalierungskonvertierung Multiplikator
[1]
[1] Verwendete Übertragungsformel: Anzeige = Multiplikator × Messung
Einheit
Zugehörige
Einheiten
1 kV/V
[2]
[2] Dieser Wert und diese Einheit können im Einrichtungsmenü des Multimeters an-
gepasst werden. In „Ändern des Werts und der Einheit der Benutzerskalakon-
vertierung“ auf Seite 129 erhalten Sie weitere Informationen.
1000 V/V 1000.0 V V, kV
1 A/mV 1000 A/V 1000.0 A A, kA
1 A/10 mV 100 A/ V 100.0 A A, kA
1 A/100 mV 10 A/V 10.0 A mA, A, kA
