Vornehmen von Messungen 2
Frequenztestmodus
U1271A/U1272A Benutzerhandbuch 85
Drücken Sie länger als 1 Sekunde auf , um die Funktion für
Impulsbreitenmessung zu beenden.
Messen des Arbeitszyklus
Der Tastgrad eines sich wiederholenden Impulsfolge ist das
Verhältnis zwischen der positiven oder negativen Impulsfolge
und des Zeitraums ausgedrückt als Prozentwert, wie in
Abbildung 2-37 gezeigt.
Die Tastgradfunktion ist für Messungen der Ein- und Aus-Zeiten
von logischen und Umschaltsignalen optimiert. Systeme wie
elektronische Einspritzsysteme und Schaltnetzteile werden von
Impulsen mit variierender Impulsbreite gesteuert, die durch
Messung des Tastgrades geprüft werden können.
1 Drehen Sie zum Messen des Tastgrades den Drehregler auf
ein der Funktionen, mit denen Frequenzmessungen möglich
sind (Siehe Abbildung 2-36).
2 Drücken Sie auf , bis die Messungen als Prozentsatz (%)
angezeigt werden. Prüfen Sie die Testpunkte und lesen Sie
die Anzeige.

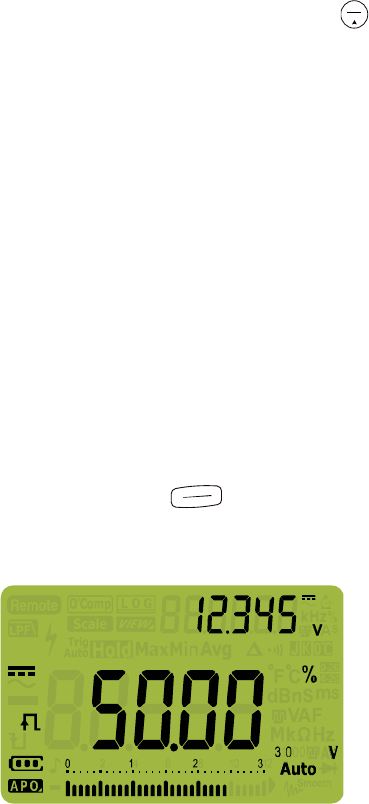

Abbildung 2-40 Tastgradanzeige
Der Tastgradprozentsatz des Eingangssignals wird in der
Primäranzeige angezeigt. Der Volt- oder Ampere-Wert des
Signals wird in der Sekundäranzeige angezeigt. Das
Balkendiagramm zeigt den Arbeitszyklus nicht an, aber den
Volt- oder Ampere-Wert des Eingangssignals.
