2 Vornehmen von Messungen
Frequenztestmodus
84 U1271A/U1272A Benutzerhandbuch
Messen der Impulsbreite
Die Impulsbreitenfunktion misst die Zeit, die ein Signal hoch
oder tief ist, siehe Abbildung 2-37. Die Impulsbreite ist die Zeit
vom mittleren Schwellenwert der steigenden Kante bis zum
mittleren Schwellenwert der nächsten fallenden Kante. Die
gemessene Wellenform muss periodisch sein, das Muster muss
sich in gleichen Zeitintervallen wiederholen.
1 Positionieren Sie den Drehregler zum Messen der
Impulsbreite auf eine der Funktionen, die
Frequenzmessungen ermöglichen (Siehe Abbildung 2-36).
2 Drücken Sie auf , bis die Messungen in der Einheit
Millisekunden (ms) angezeigt werden. Prüfen Sie die
Testpunkte und lesen Sie die Anzeige.

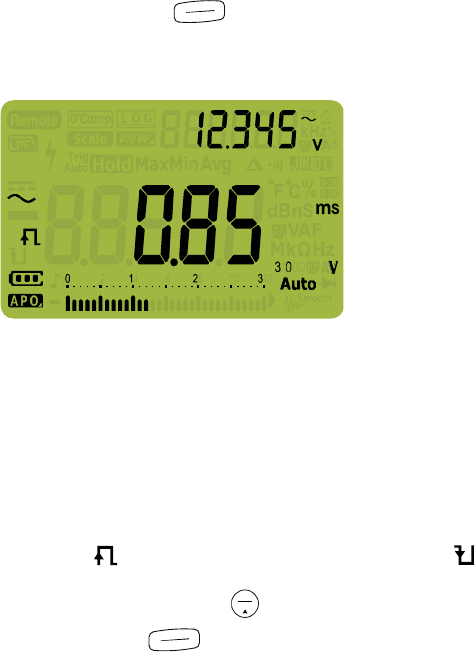

Abbildung 2-39 Impulsbreitenanzeige
Die Impulsbreite des Eingangssignals wird in der Primäranzeige
angezeigt. Der Volt- oder Ampere-Wert des Signals wird in der
Sekundäranzeige angezeigt. Das Balkendiagramm zeigt den
Arbeitszyklus nicht an, aber den Volt- oder Ampere-Wert des
Eingangssignals.
Die Polarität der Impulsbreite wird links vom Arbeitszykluswert
angezeigt. zeigt eine positive Impulsbreite und eine
negative Impulsbreite an. Drücken Sie zu Wechseln der
gemessenen Polarität auf .
Drücken Sie auf , um durch die Messungen von Frequenz,
Impulsbreite und Arbeitszyklus zu navigieren.
