2 Vornehmen von Messungen
Frequenztestmodus
82 U1271A/U1272A Benutzerhandbuch
Messen der Frequenz
Die Frequenz ist die Anzahl an Zyklen, die ein Signal pro
Sekunde abschließt. Die Frequenz ist als 1/Zeitraum definiert.
Die Periode ist definiert als die Zeit zwischen den
Durchquerungen der mittleren Schwellenwerte von zwei
aufeinander folgenden, gleichpolaren Kanten, wie in
Abbildung 2-37 gezeigt.
Das Multimeter misst die Frequenz eines Spannungs- oder
Stromsignals, indem es die die Male zählt, die das Signal einen
Schwellenwert innerhalb eines bestimmten Zeitraums
überquert.

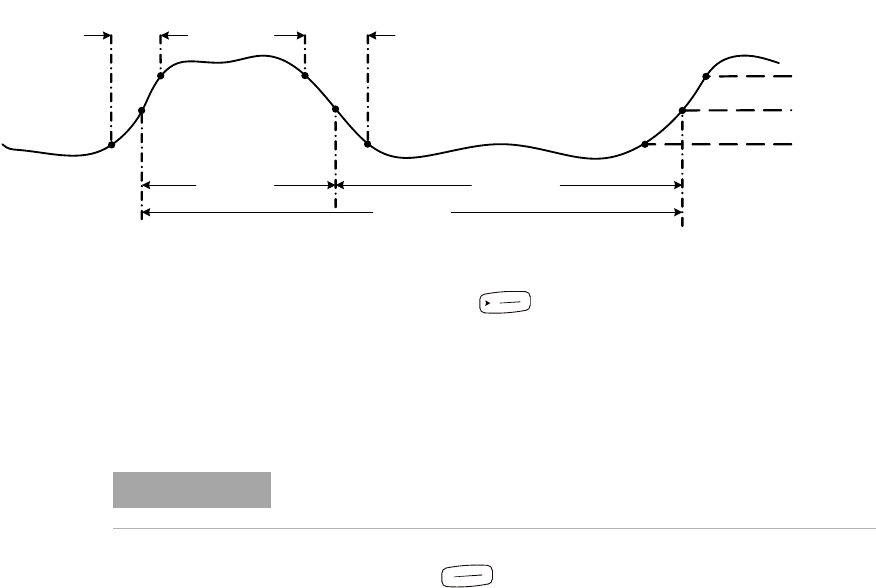

Abbildung 2-37 Frequenz-, Impulsbreite- und Arbeitszyklusmessungen
Durch Drücken auf wird der Eingangsbereich der
Primärfunktion (Spannung oder Ampere) und nicht der
Frequenzbereich gesteuert.
1 Drehen Sie zum Messen der Frequenz den Drehregler auf
eine der Primärfunktionen. Dadurch ermöglichen Sie die in
Abbildung 2-36 hervorgehobenen Frequenzmessungen.
2 Drücken Sie . Prüfen Sie die Testpunkte und lesen Sie
die Anzeige.
Rise Time Fall Time
+ Width – Width
Period
90%
50%
10%
A
u
t
o
Ra
n
g
e
HINWEIS
Verwenden Sie zum Erhalten der optimalen Messergebnisse für
Frequenzmessungen den AC-Messpfad.
H
z
%
m
s
L
o
g
