Vornehmen von Messungen 2
Frequenztestmodus
U1271A/U1272A Benutzerhandbuch 81
Frequenztestmodus
Das Messen der Frequenz eines Signals hilft dabei, das
Vorhandensein von Oberschwingströmen in neutralen Adern zu
ermitteln. Außerdem ermittelt die Frequenzmessung, ob diese
neutralen Ströme das Ergebnis unsymmetrischer Phasen oder
nichtlinearer Lasten sind.
Das Multimeter ermöglicht die gleichzeitige Überwachung von
Echtzeitspannung oder- Stromstärke mit Frequenz-,
Arbeitszyklus- oder Impulsbreitenmessungen. Abbildung 2-36
hebt die Hauptfunktionen für die Frequenzmessungen des
Multimeters hervor.

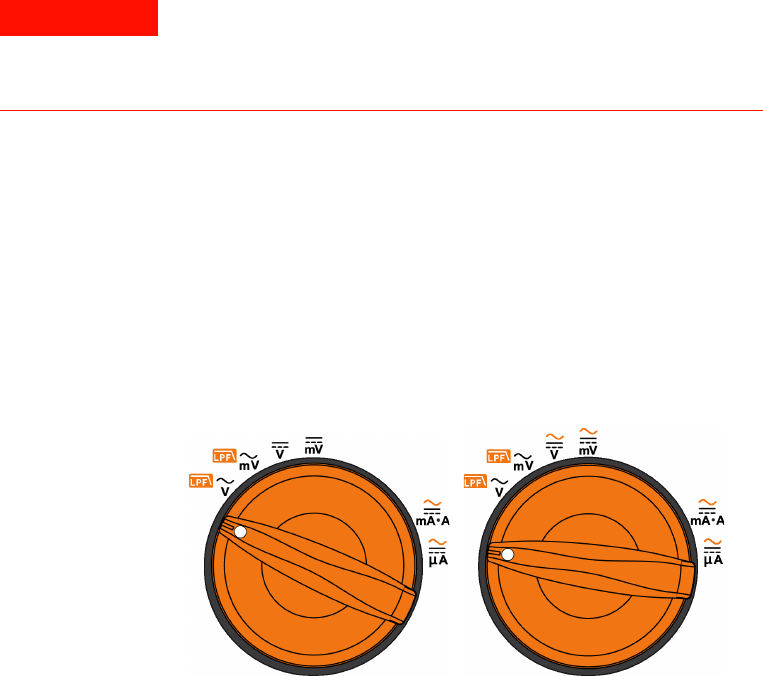

Abbildung 2-36 Funktionen, die Frequenzmessungen ermöglichen
WARNUNG
Messen Sie nie die Frequenz, wenn der Spannungs- oder
Stromstärkepegel den angegebenen Bereich überschreitet. Legen
Sie den Spannungs- oder Stromstärkebereich manuell fest, um
Frequenzen unter 20 Hz zu messen.
U1271A U1272A
