6 Utility-Einstellungen des Oszilloskops
132 Benutzerhandbuch für Oszilloskope der Agilent 1000 Series
Systeminformationen anzeigen
So zeigen Sie die Systeminformationen des Oszilloskops an:
1 Drücken Sie Gebrauchsfunktionen [Utility].
2 Drücken Sie im Menü Utilities Systeminfo.
Die Systeminformationen enthalten:
• Modellnummer
• Seriennummer
• Softwareversion
• Informationen zu installierten Modulen
Um das Menü zu verlassen, drücken Sie die Taste Start/Stopp.
So schalten Sie den Ton an oder ab
So schalten Sie den Signalton des Oszilloskops an oder ab:
1 Drücken Sie Gebrauchsfunktionen [Utility].
2 Drücken Sie im Menü Utilities Ton, um zwischen den Optionen AN und AUS
zu wechseln.

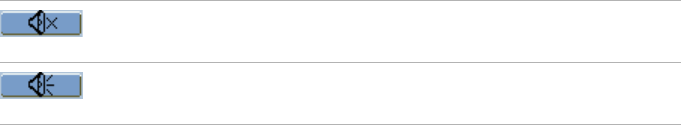

Erscheint im Menü, wenn der Ton abgeschaltet ist; drücken
Sie Ton, um den Test auszuführen.
Erscheint im Menü, wenn der Ton angeschaltet ist; drücken
Sie Ton, um den Test abzubrechen.
