Erfassen von Daten 3
Benutzerhandbuch für Oszilloskope der Agilent 1000 Series 75
Erfassungsmodus auswählen
Das Oszilloskop kann in den Modi Normal, Mittelwert oder Peak erfassen
betrieben werden.
Sie können den Erfassungsmodus des Oszilloskops im Menü Acquire
auswählen (Aufruf durch Drücken von Erfassung [Acquire] auf der
Frontabdeckung).
So wählen Sie den Erfassungsmodus Normal aus
Im Erfassungsmodus Normal werden die Signale eines nach dem anderen
erfasst und angezeigt.
So wählen Sie den Erfassungsmodus Normal aus:
1 Drücken Sie Erfassung [Acquire].
2 Drücken Sie Erfassung im Menü Acquire.
3 Halten Sie den Softkey Erfassung im Menü Acquire gedrückt oder drehen Sie
den Eingabeknopf, um „Normal“auszuwählen.

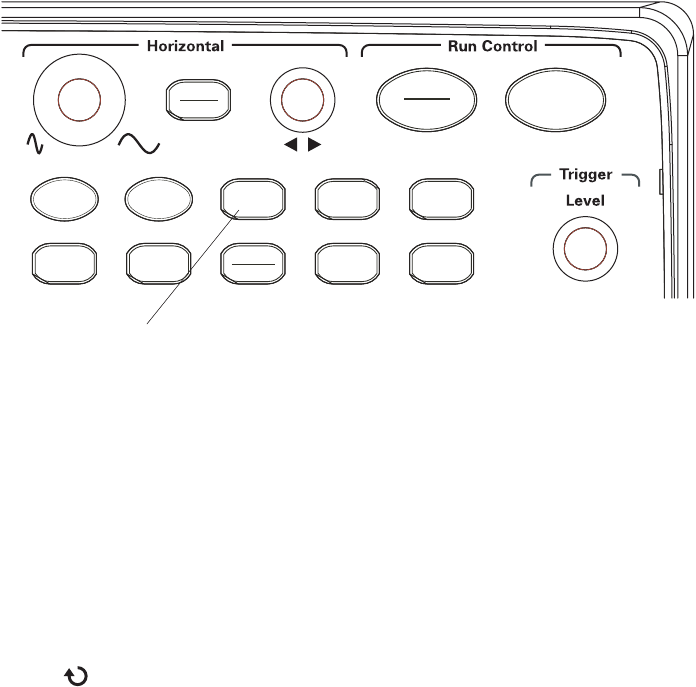

Abbildung 30 Taste Erfassung
Menu
Zoom
Cursors
Measure
Acquire
Display
Help
Utility
Print
Save
Recall
Default
Setup
Auto-
Scale
Run
Stop
Single
Push
Push
Push
for Zoom
to Zero
for 50%
