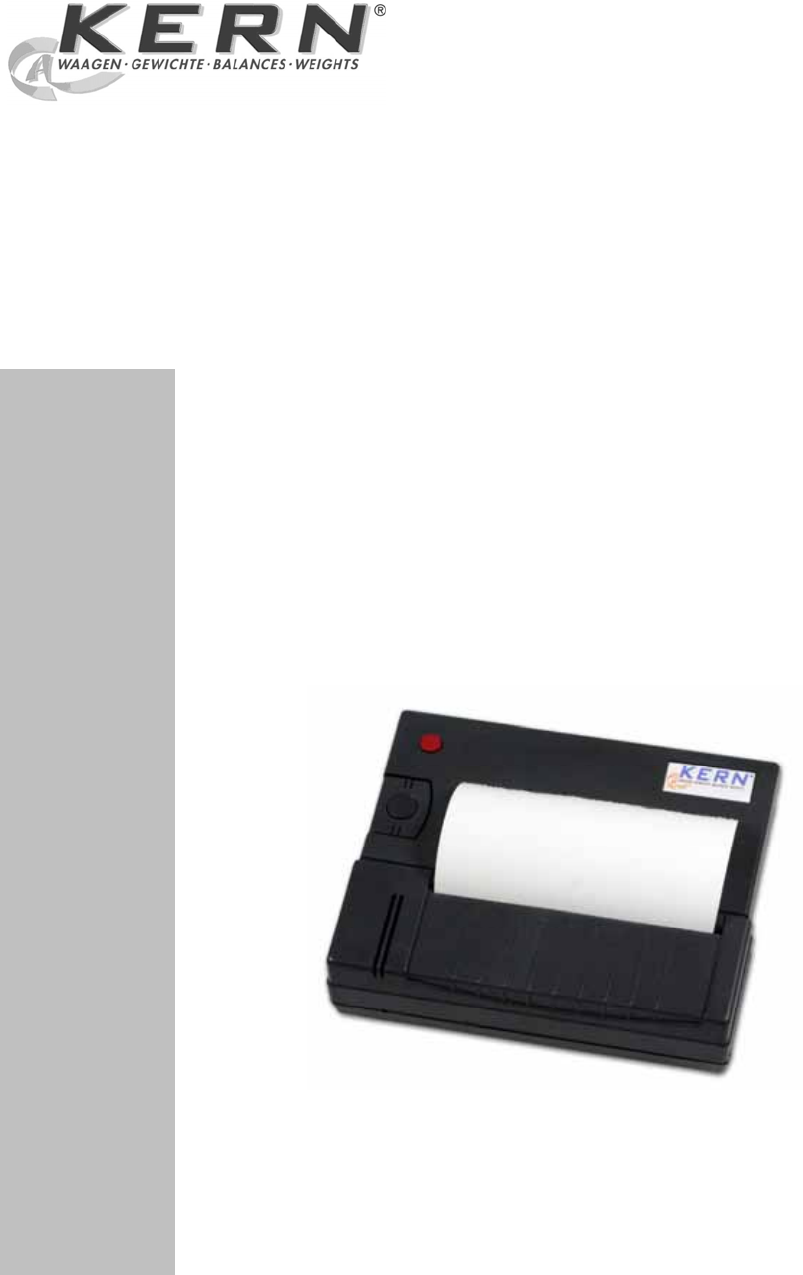

KERN & Sohn GmbH Ziegelei 1 D-72336 Balingen E-mail: info@kern-sohn.com Tel: +49-[0]7433- 9933-0 Fax: +49-[0]7433-9933-149 Internet: www.kern-sohn.com Gebruiksaanwijzing statistiekprinter KERN YKS-01 Versie 1.
NL KERN YKS-01 Versie 1.0 05/2010 Gebruiksaanwijzing Statistiekprinter Inhoudsopgave 1 Technische gegevens.............................................................................................3 2 Uitpakken .................................................................................................................4 3 Installatie en inbedrijfstelling.................................................................................4 4 Benaming van de individuele onderdelen van de printer...
De printer YKS-01 is een thermische standaardprinter 1 Technische gegevens Druk Bidirectionele thermale druk met beweegbare 8-punts kop Opbouw van een karakter Matrijs 8x8 punten Druksnelheid 0,75 regels Aantal karakters in een regel 40, 80 Karakterset IBM set 2 Thermisch papier In een rol, breedte 112 mm, Lengte 20 m Max. oproldiameter 42 m Stroomvoorziening 8.5 V – 14 V DC Extern voedings-apparaat 230 V 50 Hz 0.12 A / 9V DC 1.3 A Energieverbruik 3 W 15W Voedingsinterface Type Jack 2.
2 Uitpakken De levering omvat: 1 - Printer 2 - Voedingsapparaat 3 - Printerkabel 4 - 1 x rol thermisch papier 5 - Gebruiksaanwijzing Gelieve u onmiddellijk tot uw handelaar te richten indien één van de hoger vermelde artikelen ontbreekt.
Voorbereiding van de printer op het werk Afname van de afdekking van het papiervak Instelling van de microschakelaars Met de microschakelaars (“switches”) wordt de modus van de printer ingesteld. SW1 SW2 SW3 OFF ON OFF ON SW5 SW6 Taal SW7 SW8 1200 ON ON SW4 OFF OFF ON ON 2400 4800 OFF ON ON OFF FORMAT 8 bits – no parity 7 bits – odd parity 7 bits – even parity 7 bits – ignore parity ON OFF ON OFF POL. ON ON Zomertijd Wintertijd Statistiek ON Statistiek OFF GER. OFF ON ENG.
Voorbereiden van het papier: ⇒ Een uiteinde van het papier omklappen voordat het in de printer gelegd wordt.
6 Bedieningselementen Na de aansluiting van het voedingsapparaat op de printer en op het stroomnet en ook nadat de schakelaar ON/OFF van de printer naar de stand "ON" omgeschakeld werd, Is het rode display van de voeding verlicht. Dit display signaleert eveneens dat de printer operationeel is. 7 Inschakelen ⇒ Bij het inschakelen toets „FEED“ indrukken, de printer voert een inschakeldiagnose door en de parameters worden afgedrukt. De rode LED is verlicht, de printer is operationeel.
Statistiekfuncties Om een statistiek op te stellen dient de teller te worden aangezet. Na enkele wegingen wordt de statistiek opgesteld nadat de functietoets wordt gedrukt: Voorbeeld Teller ON: Numerator ON 001: 002: 003: 004: 18/05/10 n ∑ x σ n-1 σn Min Max R 0.366 g 0.363 g 0.357 g 0.354 g 15:01 004 00001.44 g 00000.31 g 00000.14 00000.44 00000.00 g 00000.36 g 00000.
8.1 Aritmetische gemiddelde waarde van de gezamenlijkheid: 8.2 Standaardafwijking van de gezamenlijkheid 8.
9 GLP-Protocol Om een GLP protocol op te stellen dient de functietoets tijdens aanzetten te worden gedrukt. Het onderstaande protocol wordt opgemaakt die vervolgens handmatig kan worden ingevuld: Documentation of Adjustment (GLP) Date: 18/05/10 Hour: 14:26 Balance Manufacturer: ___________________ _________________________________________ Model: ___________________ _________________________________________ Serial no.
10 Vereiste voorwaarde voor opslag en gebruik van thermisch papier Bruikbaarheid op lange termijn van thermisch papier wordt door een correcte opslag gerealiseerd. Opslag: - Donkere opslagplaatsen (geen vlak zonlicht) - Max. relatieve luchtvochtigheid 65% - Max.
Kleine hulp bij pannes Symptoom Remedie De wijzer van de voeding is niet verlicht. Nakijken, of het voedingsapparaat op de printer en op het stroomnet aangesloten is. Papier komt niet tevoorschijn. Nagaan, of het papier correct ingelegd werd, of de ingangssleuf van het mechanisme vrij is. Het papier komt onbedrukt uit de printer: Nakijken, of het papier met zijn thermisch gevoelige zijde tegenover de drukknop ingelegd werd, of de SW-schakelaars correct ingesteld zijn.
