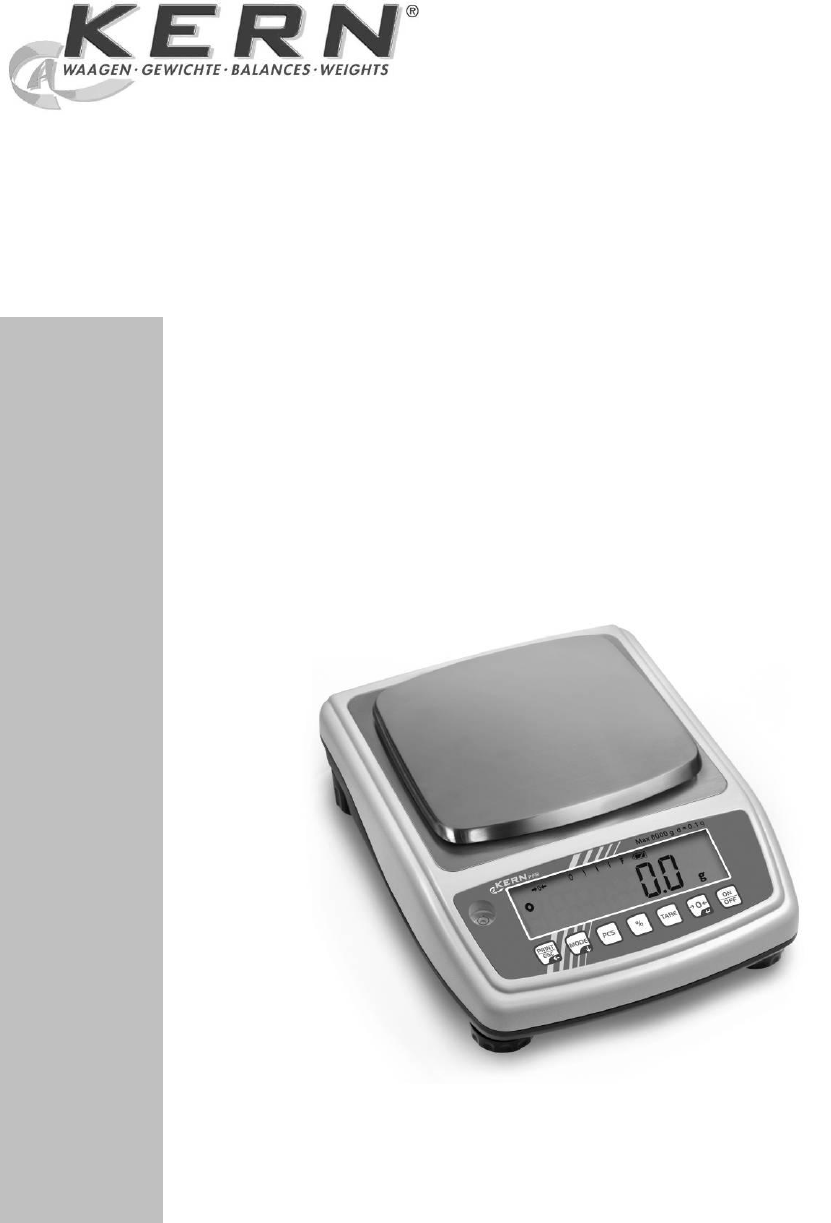

KERN & Sohn GmbH Ziegelei 1 D-72336 Balingen E-mail: info@kern-sohn.com Tél.: +49-[0]7433- 9933-0 Télécopie: +49-[0]7433-9933-149 Internet: www.kern-sohn.com Mode d’emploi Balance de précision KERN PFB Version 2.
F KERN PFB Version 2.2 02/2013 Mode d’emploi Balance de précision Sommaire 1 Caractéristiques techniques ............................................................................ 4 2 Déclaration de conformité ................................................................................ 8 3 Indications fondamentales (généralités) ......................................................... 9 4 Indications de sécurité générales ..................................................................
8 Opération ......................................................................................................... 27 9 Le menu............................................................................................................ 37 8.1 8.1.1 8.1.2 8.2 8.2.1 8.2.2 8.3 8.3.1 8.3.2 8.4 8.4.1 8.4.2 8.5 8.5.1 8.5.2 9.1 9.2 9.3 9.4 9.5 9.6 9.6.1 9.6.2 9.6.3 Pesage simple ..........................................................................................................................
1 Caractéristiques techniques KERN PFB 120-3 PFB 200-3 0,001 g 0,001 g 0,001 g 0,01 g 120 g 200 g 300 g 1200 g Reproductibilité 0,001 g 0,001 g 0,001g 0,01 g Linéarité ±0,003 g ±0,003 g ±0,003 g ±0,03 g 2 mg 2 mg 2 mg 20 mg Lisibilité (d) Plage de pesée (max) Plus petit poids des pièces en comptage des pièces Quantité de pièces de référence en comptage de pièces Unités de pesage Poids d’ajustage recommandé n’est pas joint (catégorie) 10, 20, 50, 100, 200 g, ct, lb, oz, d, ozt, dwt
KERN PFB 2000-2 PFB 3000-2 PFB 6000-1 PFB 6K0.
KERN PFB 600-1M PFB 600-2M Lisibilité (d) 0,1 g 0,01 g Plage de pesée (max) 600 g 600 g Reproductibilité 0,1 g 0,01 g Linéarité ± 0,1 g ± 0,02 g Echelon d’étalonnage (e) 100 mg 100 mg II II 5g 500 mg 20 mg 20 mg Classe d’étalonnage Charge minimale (Min) Plus petit poids des pièces en comptage des pièces Quantité de pièces de référence en comptage de pièces Unités de pesage 10, 20, 50, 100, 200 g g, ct, Poids d’ajustage recommandé n’est pas joint (catégorie) 600 g (F1) 600 g (F1)
KERN Lisibilité (d) Plage de pesée (max) Reproductibilité Linéarité Echelon d’étalonnage (e) Classe d’étalonnage Charge minimale (Min) Plus petit poids des pièces en comptage des pièces PFB 6000-0M PFB 6000-1M 1g 0,1 g 6000 g 6000 g 1g 0,1 g ±1g ± 0,3 g 1g 1g II II 50 g 5g 200 mg 200 mg Quantité de pièces de référence en comptage de pièces Unités de pesage 10, 20, 50, 100, 200 g g, ct, Poids d’ajustage recommandé n’est pas joint (catégorie) 6000 g (F1) 6000 g (F1) Temps de préchauff
2 Déclaration de conformité KERN & Sohn GmbH D-72322 Balingen-Frommern Boîte postale 4052 E-Mail: info@kern-sohn.de Tél: 0049-[0]7433- 9933-0 Télécopie: 0049-[0]7433-9933149 Internet: www.kern-sohn.
3 Indications fondamentales (généralités) 3.1 Utilisation conforme aux prescriptions La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c´à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée. 3.2 Utilisation inadéquate Ne pas utiliser la balance pour des pesées dynamiques.
3.4 Vérification des moyens de contrôle Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d´assurance qualité. A cette fin, l´utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle.
6 Déballage, installation et mise en service 6.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à un endroit approprié.
6.2.1 Implantation/Quitter le sécurités de transport La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l´horizontale. Quitter le sécurités de transport [ 1 ] (PFB 120-3, PFB 200-3, PFB 300-3): [1] 6.2.2 Etendue de la livraison Accessoires série: Balance Plateau de pesée Bloc d'alimentation Mode d’emploi Pare-brise (uniquement sur les modèles PFB 120-3, PFB 200-3, PFB 300-3, PFB 600-1M, PFB 600-2M, PFB 1200-2, PFB 2000-2, PFB 3000-2) 6.
6.5 Première mise en service Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d’échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l’alimentation de courant (secteur, accumulateur ou batterie). La précision de la balance dépend de l´accélération due à la pesanteur. Il est impératif de tenir compte des indications du chapitre Ajustage. 6.
6.7.1 Procédure à suivre pour l’ajustage (modèles non étalonnables): Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1, Caractéristiques techniques) est nécessaire pour la stabilisation. Veiller à ce qu’aucun objet ne doit se trouver sur le plateau de pesage. Affichage de la pesée Commande En mode de pesage, enclencher pendant env. 3 sec jusqu’à ce qu’apparaisse „UnLoAd. Lorsque „LoAd“ est affiché, poser le poids d’ajustage nécessaire (voir au chap.
6.7.2 Procédure à suivre pour l’ajustage (modèles PFB-M): Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1, Caractéristiques techniques) est nécessaire pour la stabilisation. Veiller à ce qu’aucun objet ne doit se trouver sur le plateau de pesage. Affichage de la pesée Commande Mettre en marche la balance avec le test automatique appeler „F1 Unt“ est affiché. Pendant .
„Pass“ apparaît, la procédure d’ajustage est correctement clôturée. Retirez le poids d’ajustage en cours de contrôle automatique Attendre jusqu’à ce que la balance revienne en mode de pesage. 6.8 Linéarisation La linéarité indique le plus grand écart possible pour l’affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l’étendue de pesage.
6.8.
Mettre le poids (voir table chap.6.8.
6.8.
6.8.
6.9 Etalonnage Généralités: D´après la directive UE 90/384/CEE ou 2009/23CE, les balances doivent faire l´objet d´un étalonnage officiel lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine régi par la loi): a) Dans le cadre de relations commerciales, lorsque le prix d´une marchandise est déterminé par pesée. b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuées dans les laboratoires médicaux et pharmaceutiques.
Position du timbre et de l’interrupteur d‘ajustage: 1. Interrupteur d’ajustage 2. Rondelle en matière plastique pour recouvrir l’interrupteur d’ajustage 3. Marque scellée autodétruisant 4.
6.10 Fonctionnement avec affichage additionnel PFB-A08 pour points de vente ouverts Pour la mise en œuvre dans des points de vente ouverts le recours à un affichage additionnel est nécessaire. Sur les modèles PFB 600-1M et PFB 6000-0M celui-ci est déjà compris (PFB-A08). L‘affichage additionnel est exclusivement destiné au raccordement à des balances KERN.
Mettre hors fonction le mode de vente (Sale): Réglage „SALE n“ = 6000 e ou 60000 d La fonction de totalisation n’est pas disponible Les unités de pesée gramme et carat sont disponibles Mettre en marche la balance avec ON OFF .
7 Éléments de commande 7.
7.2 Vue d’ensemble des affichages Affichage g Description Gramme Kilogramme kg 0 Affichage de la position zéro T Tarage ο Affichage de la stabilité Pcs Affichage pour le comptage de pièces % Affichage pour pesée en pourcentage Affichage pour pesée avec tolérance mom Momme CAL Affichage pour l’ajustage. Signale le processus d’ajustage 0 Affichage des unités de poids 26 F Bar Graph (g) gramme (ct) carat (oz) once (ozt) once fine (dwt) penny weight (tl.h) tael (Taiwan) (t.
8 Opération 8.1 Pesage simple 8.1.1 Modèles non étalonnables Affichage de la pesée Commande ON Mettre en marche la balance avec OFF La balance effectue un contrôle automatique. Attendre l’affichage de „0.0“ Si la balance n’indiquait pas exactement „0.0“ malgré un plateau déchargé, appuyer sur La balance commence par la remise à zéro „0“ Mettre en place le produit pesé Attendez jusqu’à ce que apparaît l’affichage de stabilité [ ]. Relever le résultat de la pesée.
8.2 Tarage Le poids propre d’un quelconque récipient de pesage peut être saisi par la tare sur simple pression d’un bouton, afin que le pesage consécutif affiche le poids net de l’objet pesé. 8.2.1 Modèles on étalonnables Affichage de la pesée Commande Déposer le récipient de pesée. Le poids total du récipient posé s’affiche. Appeler , l’affichage du zéro apparaît. Le pictogramme T est affiché. Le pictogramme O disparaît. Ceci indique que l’enregistrement interne du poids du récipient a eu lieu.
8.2.2 Modèles PFB-M Affichage de la pesée Commande Déposer le récipient de pesée. Le poids total du récipient posé s’affiche. (exemple) Appeler , l’affichage du zéro apparaît. Le pictogramme NET est affiché. Le pictogramme O disparaît. Ceci indique que l’enregistrement interne du poids du récipient a eu lieu. Poser les matières à peser dans le récipient de la balance. Le poids net du produit pesé se voit affiché.
8.3 Comptage de pièces La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen (ce qu’il est convenu d’appeler la référence). A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces (ce qu’il est convenu d’appeler la quantité de référence). C’est sur la base du poids moyen de la pièce qu’est ensuite réalisé le comptage.
8.3.2 Modèles PFB-M Affichage de la pesée Commande ON OFF Mettre en marche la balance avec La balance effectue un contrôle automatique. Attendre l’affichage de „0.0“ Appuyer sur . La quantité de référence 10 apparaît. Le réglage des quantités de référence 20, 50, 100, 200 peut s’effectuer par appel répété de la touche (exemple) Posez sur la balance le nombre de pièces à compter correspondant au nombre de pièces de référence sélectionné.
8.4 Totalisation Ceci est utile pour peser un mélange consistant en plusieurs composants dans un récipient à tare et si on a besoin du poids total de tous les composants pesés à titre de contrôle en fin de procédure. 8.4.1 Modèles non étalonnables Affichage de la pesée Commande Mettre en marche la balance avec Pendant que la balance effectue un test automatique, appuyer sur apparaît. Appuyer sur Appuyer sur ON OFF . .
Ensuite apparaît pendant 2 secondes le poids des deux échantillons, avant que le poids du second échantillon apparaisse de nouveau. Avec les échantillons suivants procéder comme décrit ci-haut. Afin d’afficher le poids total des échantillons, enlever le poids du plateau de pesée, attendre l’affichage zéro et appuyer sur des échantillons s’affiche brièvement. . Le nombre de pesées et le poids total 8.4.2 Modèles PFB –M La fonction de totalisation n’est pas disponible dans le mode de vente (Sale).
Appuyer sur , „ACC 2“ apparaît brièvement, ensuite le poids total est affiché et après le poids du deuxième échantillon ce qui alors aussi est enregistré. Avec les échantillons suivants procéder comme décrit ci-haut. Afin d’afficher le poids total des échantillons, enlever le poids du plateau de pesée, attendre l’affichage zéro et appuyer sur des échantillons s’affiche brièvement. .
8.5 Pesées en pourcentage Le mode pesée à pourcentage permet l’affichage du poids en pourcent, rapporté à un poids de référence. Le mode pesée à pourcentage permet l’affichage du poids en pourcent, rapporté à un poids de référence. 8.5.1 Modèles non étalonnables Affichage de la pesée Commande Mettre en marche la balance avec ON OFF La balance effectue un contrôle automatique. Attendre l’affichage de „0.
8.5.2 Modèles PFB-M Affichage de la pesée Commande Mettre en marche la balance avec ON OFF La balance effectue un contrôle automatique. Attendre l’affichage de „0.0 g“ Poser le poids de référence qui correspond à 100% sur le plateau de pesée Appuyer sur (exemple) Sur l'affichage apparaît „100.00%“ Oter le poids de référence L’affichage retourne en „0.0 %“ Déposer la pièce d'essai Sur l’affichage apparaît le pourcentage de la pièce d’essai par rapport au poids de référence.
9 Le menu 9.1 Carte des menus Le menu permet d’établir 8 différents réglages et l’ajustage. 9.2 Appel du menu Le menu est appelé par pression sur la touche , tandis que la balance effectue le contrôle automatique. Sur le visuel apparaît l’affichage „F1 UNT“. 9.3 Navigation dans le menu Touche Sens du menu Description Sélection du menu et passage en revue des points de menu de haut en bas Sélection de l’élément actuel Abandon de l’élément actuel, retour en mode de pesage 9.
Interface RS -232 S 232: P Prt: à relier à l’imprimante b XXXX: Taux baud sélectionnable entre 9600, 600, 1200, 2400, 4800 LP-50: non documenté EnG: Commande vocale anglais Chi: Commande vocale chinois tP: Réglage standard de l’imprimante P Cont: Edition imprimée continue P AUto: Impression automatique Edition imprimée P ASk: Edition de données par ordres de télécommande S USb: non documenté Totalisation (voir chap. 8.
9.
P1 Lin P2 CAL Linéarisation (voir au chap. 6.
9.6 Réglages dans le menu 9.6.1 Commutation des unités de pesée (Unit) (seulement les appareils non étalonnables) Les unités de pesée sont mises en marche et à l’arrêt par le truchement du menu. Activer la fonction: Affichage de la pesée Commande Mettre en marche la balance avec ON OFF Appuyer sur pendant que la balance effectue un contrôle automatique. „F1 Unt“ est affiché. Appuyer sur (Exemple) L’unité de pesée est mise en marche ou à l’arrêt.
9.6.2 Eclairage du fond de l’écran d’affichage Dans le menu la fonction éclairage d'arrière-plan de l'affichage peut être mise hors circuit et mise en marche. Procéder comme suit à cet effet: Affichage de la pesée Commande Mettre en marche la balance avec ou ON OFF Appuyer sur pendant que la balance effectue un contrôle automatique. (modèles PFB-M) „F1 Unt“ est affiché. Appuyer sur „F2 bL“ est affiché.
9.6.3 Fonction Multi-Tare (seulement les modèles PFB-M) La balance peut être tarée plusieurs fois consécutives. Pour cela dans le menu faire le réglage suivant: Affichage de la pesée Commande Mettre en marche la balance avec ON OFF Appuyer sur pendant que la balance effectue un contrôle automatique. „F1 Unt“ est affiché.
10 Sortie de données RS232 Les données de pesée peuvent être éditées via l’interface RS 232C. Les conditions suivantes doivent être réunies pour la communication entre la balance et l’imprimante: Reliez la balance avec l’interface d’une imprimante par un câble approprié. Seul un câble d’interface KERN correspondant vous assure une exploitation sans panne. Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre la balance et l’imprimante. 10.
Imprimante fonctionnement - exemples d’impression Sortie imprimée standard „Données de pesée“ G: 8.65 g Poids brut Impression comptage de pièces PCS: 10 pcs UW: G: 0.861 g 8.61 g Quantité de pièces de référence Poids individuel Poids brut Impression totalisation 1: 2: 3: 1-3: 35.07 g N 8.62 g N 8.00 g N 51.
Edition des données en continu , -Ligne d’en tête 1- -Ligne d’en tête 2- -/U Ligne en-tête 1: ST=stable, Ligne en-tête 2: NT=net, -- Données de pesée -- k g CR LF Unité de pesée Délimiteur US=instable GS=brut Commandes à distance Les ordres de télécommande sont transmis par l’unité de télécommande à la balance sous forme de code ASCII. Après que la balance a reçu les ordres, elle émet les données suivantes.
12 Maintenance, entretien, élimination 12.1 Nettoyage Avant le nettoyage, coupez l´appareil de la tension de fonctionnement. N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce dernier avec un chiffon doux sec.
13 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Défaut L´affichage de poids ne s´allume pas. Cause possible La balance n´est pas en marche. La connexion au secteur est coupée (câble de secteur pas branché/défectueux). Panne de tension de secteur.
