9 Interfaz RS 232 C
9.1 Datos técnicos
 Código ASCII de 8 bits
 1 bit de start, 8 bits de datos, 1 bit de stop, carácter par – impar;
 velocidad de transferencia a elegir: 1200, 2400, 4800, 9600 y 19200 baudios;
 un enchufe de miniatura es indispensable (9 pins, D-Sub);
 Únicamente los cables de interfaz de KERN aseguran un trabajo sin errores (un
máximo de 2 m).
9.2 Distribución de los pins del conector de salida de la balanza

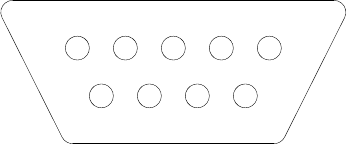

Vista frontal:
5 1
9 6
2º Pin: Transferencia de
datos (Transmit data)
3º Pin: Recepción de datos
(Receive data)
5º Pin: masa (Signal ground)
