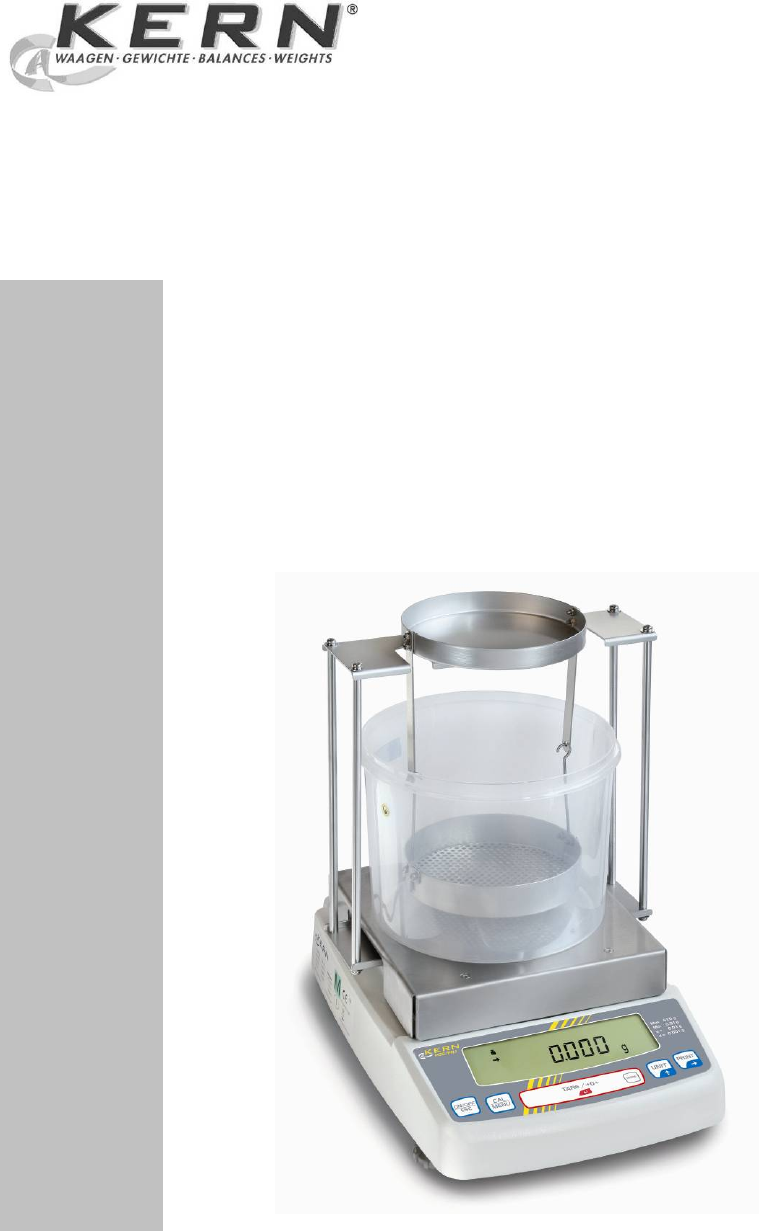

KERN & Sohn GmbH Ziegelei 1 D-72336 Balingen E-Mail: info@kern-sohn.com Tél: +49-[0]7433- 9933-0 Télécopie: +49-[0]7433-9933-149 Internet: www.kern-sohn.com Mode d’emploi Set pour la détermination de la densité KERN PBS-A03/A04 Version 1.
KERN PBS-A03/A04 F Version 1.3 01/2012 Mode d’emploi Kit de détermination de la densité pour balances de précision KERN PBJ/PBS Sommaire: 1 INTRODUCTION ............................................................................................................................ 3 1.1 1.2 ETENDUE DE LA LIVRAISON........................................................................................................ 3 DIMENSIONS................................................................................
1 Introduction KERN PBS-A03 KERN PBS-A04 • Jeu pour la détermination de la densité par les balances de précision de la série KERN PBJ/PBS avec grand plateau de pesée (180 x 170 mm). • Jeu pour la détermination de la densité par les balances de précision de la série KERN PBJ/PBS avec petit plateau de pesée (105 x 105 mm). • Par la mise en œuvre du jeu de détermination de la densité, la capacité de la balance se réduit d’env. 100 g.
1. Support de plateau de la balance 2. Plateau de pesée combiné 3. Table porte-contenant 4. Réservoir 5. Porte plateau de balance, 4 pièces 6.
1.
2 Installation du kit de détermination de la densité • Le cas échéant, effectuez la mise au point nécessaire avant l’installation du jeu pour la détermination de la densité. • Un ajustage correct n’est pas possible après installation du kit de densité. • Pour l’ajustage enlever le set de densité et appliquer le plateau de pesée standard. • Les figures suivantes représentent un jeu pour la détermination de la densité PBS-A03 sur une balance avec grand plateau de pesée.
5. Placez la table porte-contenant de façon à ce qu’elle n’entre pas en contact avec le support de plateau de la balance. B A 6. Centrez le réservoir sur la table portecontenant. 7. Accrochez le plateau de pesée combiné comme le montre la figure. Veillez à ce qu’il n’entre pas en contact avec le réservoir.
3 Principe de la détermination de la densité Les trois paramètres physiques importants sont le volume et la masse des corps ainsi que la densité des substances. La masse et le volume sont reliés entre-eux par la densité: La densité [ ρ ] est le rapport de la masse [ m ] et du volume [ V ]. ρ= m V L’unité SI de la densité est le kilogramme par mètre cube (kg/m³). 1 kg/m³ est égale à la densité d’un corps homogène, qui pour la masse de 1 kg prend le volume de 1 m³.
Pour la détermination de la densité de liquides La densité d’un liquide est déterminée à l’aide d’un corps plongeant dont le volume [ V ] est connu. Le corps plongeant est pesé dans l’air [ A ] et dans le liquide de contrôle [ B ]. Selon la loi d’Archimède un corps plongé dans un liquide est soumis à une force ascensionnelle [ G ]. En valeur absolue cette force est égale à la force pondérale du liquide déplacé. Le volume [ V ] du corps immergé est égal au volume du liquide déplacé.
4 Détermination de la densité de corps solides Lors de la détermination de la densité de corps solides, le corps solide d’abord est pesée à l’air et ensuite dans le liquide de mesure. De la différence du poids résulte la poussée verticale dont le logiciel calcule la densité. Préparer la balance comme le décrit le chap. 2 "Installation du set de détermination de la densité". Versez le fluide de mesure dans le réservoir. Le niveau de remplissage doit araser les ¾ env. de la capacité.
4.2 Appelez la saisie „fluide de mesure densité“, TARE / Appuyer sur , la dernière densité mémorisée pour le fluide de mesure est affichée. En cas de modification appelez d’abord sur les touches fléchées la valeur numérique de la densité compte tenu de la température ambiante actuelle (voir au chap. 7), puis posez le point décimal. La valeur numérique des chiffres clignotants est UNIT augmentée sur . PRINT la sélection des chiffres à droite, la Avec position activée clignote.
4.3 Mesure de la „Densité des corps solides“ UNIT 1. Répétez les appels de jusqu’à ce que la balance se trouve en mode détermination de la densité pour les corps solides. Il est possible que „dSP pL“ puisse être affiché, mais qu’il ne soit pas un message de panne à cette phase pouvant être ignoré. TARE / 2. Appeler l’affichage). (sans modification de 3. Posez l’échantillon dans la cuvette porteéchantillon supérieure. 4. Attendez l’affichage de la stabilité puis appuyez sur la touche CAL MENU .
5 Détermination de la densité de liquides 5.1 Détermination du volume du corps plongeant Préparer la balance comme le décrit le chap. 2 "Installation du set de détermination de la densité". Remplir de l’eau dans le réservoir. Le niveau de remplissage doit araser les ¾ env. de la capacité. Tempérer jusqu’à ce que la température demeure constante.
Extrapoler le volume du corps plongeant selon la formule suivante. V A B ρW = volume du corps plongeant = poids du corps plongeant dans l’air = 99.998 g = poids du corps plongeant dans l’eau = 87.607 g = densité de l’eau (voir au chap. 7) avec 20°C = 0.9982 g/cm3 5.2 Détermination de la densité en cas de volume connu du corps plongeant Préparer la balance comme le décrit le chap. 2 "Installation du set de détermination de la densité". Remplir liquide de contrôle dans le réservoir.
Mettre en marche la balance, appuyez à UNIT plusieurs reprises sur la touche jusqu’à ce que la balance se trouve en mode de pesage. Poser le corps plongeant dans la cuvette porteéchantillon supérieure. Attendez l’affichage de la stabilité, noter la valeur de poids affichée. Poser le corps plongeant dans la cuvette porteéchantillon inférieure. Attendez l’affichage de la stabilité, noter la valeur de poids affichée.
6 Conditions d’une mesure précise Il y a de nombreuses sources d’erreurs pour la détermination de la densité. Une connaissance précise et une grande précaution sont inéluctables pour obtenir des résultats précis avec l’utilisation de ce kit de densité en association avec la balance. 6.1 Calcul des résultats Pour la détermination de la densité au moyen de la balance les résultats sont affichés avec 4 chiffres derrière la virgule.
6.2 Facteurs individuels se répercutant sur l’erreur de mesure 6.2.1 Bulles d’air Une petite bulle de 1mm3 se répercute sensiblement sur la mesure si l’échantillon est petit. Elle accroît la force ascensionnelle d’environ 1mg ce qui entraîne sur-le-champ une erreur de 2 digits. Assurez-vous de ce fait, qu’aucune bulle d’air n’adhère au corps solide plongé dans le liquide. Il en est de même pour le corps plongeant, qui est immergé dans le liquide de contrôle.
6.2.5 Corps plongeant en verre pour les mesures de liquides Pour économiser la quantité de liquides de contrôle pour la détermination de la densité de liquide, on aura recours à un petit gobelet et à un corps plongeant en verre correspondant. Toutefois il ne faut pas perdre de vue qu’un grand corps plongeant en verre permet d’atteindre à une précision plus élevée. Il est souhaitable de déterminer avec le plus de précision possible la poussée verticale et le volume du corps plongeant en verre.
7 Tableau des densités pour liquides Températur Densité ρ [g/cm3] e [°C] distillée Alcool éthylique 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 0.9997 0.9996 0.9995 0.9994 0.9993 0.9991 0.9990 0.9988 0.9986 0.9984 0.9982 0.9980 0.9978 0.9976 0.9973 0.9971 0.9968 0.9965 0.9963 0.9960 0.9957 0.9954 0.9951 0.9947 0.9944 0.9941 PBS-A03/A04-BA-f-1213 0.7978 0.7969 0.7961 0.7953 0.7944 0.7935 0.7927 0.7918 0.7909 0.7901 0.7893 0.7884 0.7876 0.7867 0.7859 0.7851 0.7842 0.
8 Incertitude des mesures dans le cas de la détermination de la densité de corps solides Ce tableau montre la lisibilité approximative de la balance en liaison avec le kit de densité. Il faut ce faisant tenir compte du fait que les valeurs n’ont été déterminées que par le calcul et qu’elles ne tiennent pas compte de paramètres d’influence tels qu’ils sont décrits au chap. 6. Affichage approximatif dans le cadre de mesures de densité (Avec une balance avec une précision de lecture de 0.
9 Consignes d’utilisation • Plusieurs mesures de la densité sont nécessaires pour former une moyenne reproductible • Dégraissez les échantillons/les corps plongeants / le verre du gobelet résistants aux solvants. • Nettoyez régulièrement les cuvettes porte-échantillons / les corps plongeants / le verre du gobelet, n’entrez pas en contact avec les mains avec la pièce à immerger • Séchez après chaque mesure l’échantillon / le corps plongeant / les précelles.
