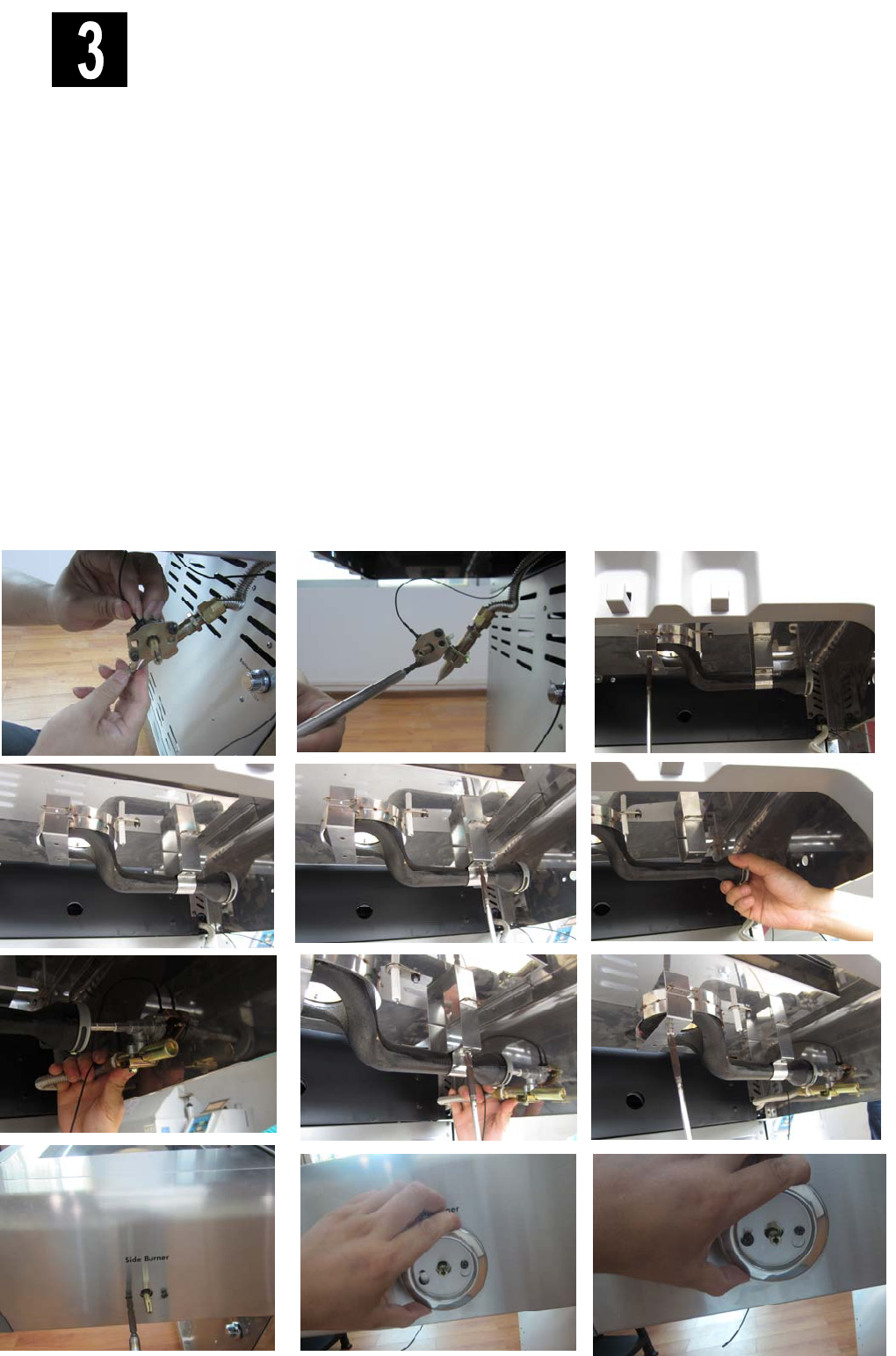

Quemador lateral izquierdo
□ Conecte la punta plana del cable del encendedor al pasador del encendedor en la válvula
del quemador lateral. (A)
□ Retire las 2 tornillos preinstaladas del vástago de control de la válvula y déjelas a un lado.
(B)
□ Retire las dos tornillos del soporte trasero. (C&D)
□ Afloje los tornillos del soporte frontal (E & F).
□ Inserte la válvula de gas en el quemador lateral (G) e inserte el vástago de control de la vá
lvula a través del orificio de la fascia del estante. (J)
□ Vuelva a colocar el soporte frontal del quemador lateral y apriételo en su lugar con 2
tornillos previamente retiradas. (H) Apriete tornillos en el soporte posterior. (I)
□ Instalar previamente 2 tornillos. Nota: No apriete estos 2 tornillos hasta que el bisel esté
fijado a la cara de la fascia y la válvula. ((J)
□ Conecte el bisel a la cara de la fascia y la válvula con las tornillos instaladas. Primero
conecte un orificio lateral del bisel al tornillo, y luego conecte el otro al otro tornillo. Asegú
rese de que la marca negra esté mirando hacia arriba (K & L & M) Apriete las 2 tornillos
(N).
□ Empuje la perilla de control en el vástago lateral de la válvula del quemador. (P & Q)
Reemplace la rejilla del quemador lateral. (R)
□ Conecte la punta del cable del encendedor redondo al pasador del electrodo blanco que
sobresale de la parte inferior del estante del quemador lateral. (S & T)
A B
C
D
E
F
G
H I
J
K L
