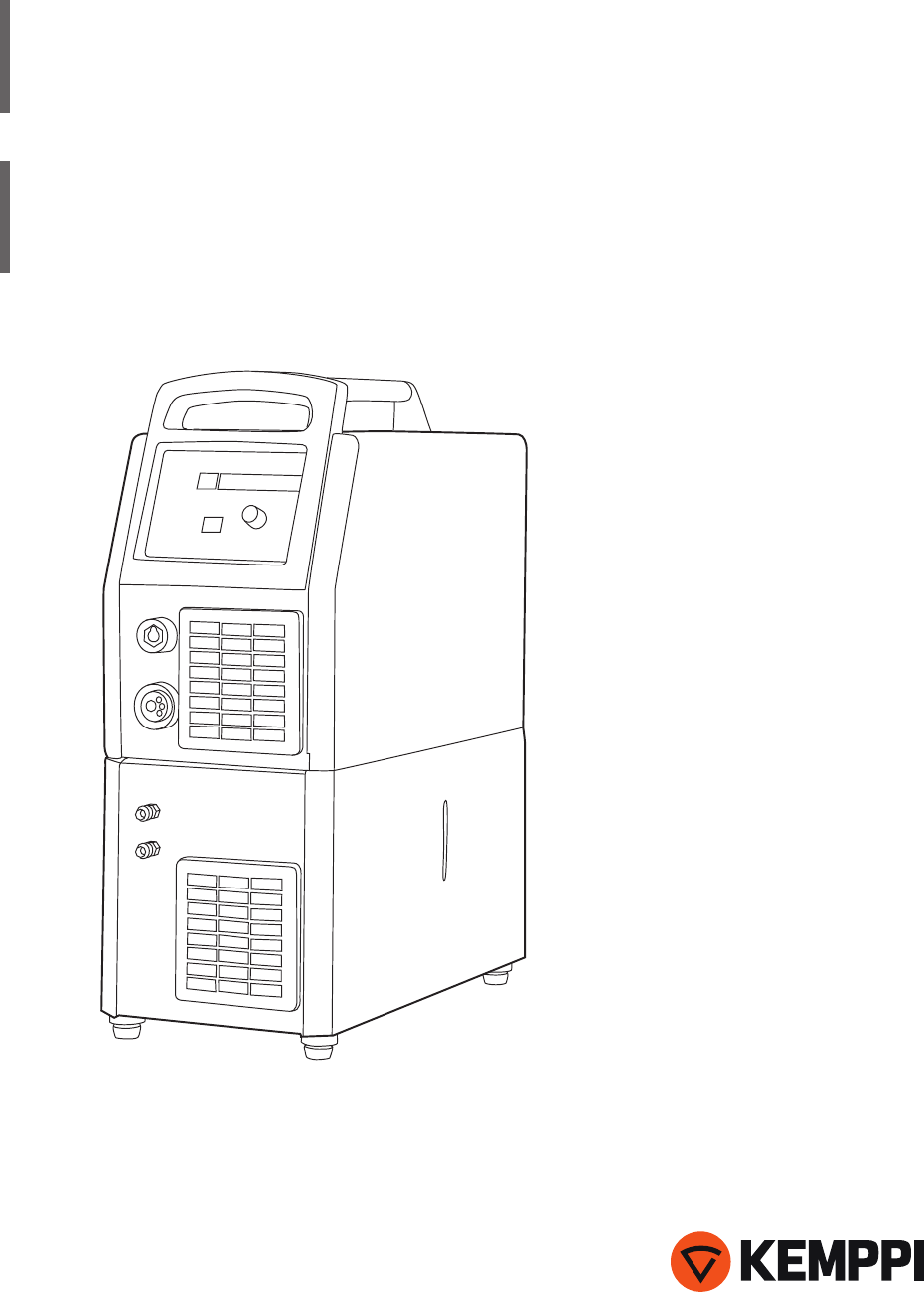

Kempact Pulse 3000 KempactCool 10 Operating manual EN Bruksanvisning DA Gebrauchsanweisung DE Manual de instrucciones ES Käyttöohje FI Manuel d’utilisation Manuale d’uso FR IT Gebruiksaanwijzing NL Brugsanvisning NO Instrukcja obsługi PL Инструкции по эксплуатации RU Bruksanvisning SV 操作手册 ZH
GEBRUIKSAANWIJZING Nederlands NL
INHOUDSOPGAVE 1. Voorwoord.......................................................................................................... 3 Algemeen. .......................................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Productinleiding. ............................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1. VOORWOORD 1.1 Algemeen Gefeliciteerd met uw keuze voor het Kempact Pulse™ lassysteem. Kemppi producten zijn dankzij hun betrouwbaarheid en duurzaamheid economisch in het onderhoud en zij verhogen uw arbeidsproductiviteit. Deze gebruikshandleiding bevat belangrijke informatie betreffende het gebruik, onderhoud en de veiligheid van uw Kemppi product. De technische specificaties van het apparaat zijn te vinden achterin de handleiding.
2. VOORDAT U HET APPARAAT GEBRUIKT 2.1 Verwijderen van de verpakking Het apparaat is verpakt in duurzaam, speciaal hiervoor ontworpen verpakkingsmateriaal. Het is echter noodzakelijk om voor ingebruikname van het apparaat, u ervan te verzeker dat het apparaat niet beschadigd is tijdens het transport. Controleer ook of u heeft ontvangen wat u besteld heeft en of er handleidingen bij zitten. Het verpakkingsmateriaal van de producten is geschikt voor recycling. 2.
2.
Al, (Fc, Mc, Ss, Fe) U-groef 1,0 rood W001067 W001068 1,2 oranje W001069 W001070 1,6 geel W001071 W001072 onder boven W006074 W006075 W006076 W006077 1,2 W004754 W004753 1,4 W006078 W006079 1,0 W006080 W006081 1,2 W006082 W006083 1,4 – 1,6 W006084 W006085 2,0 W006086 W006087 1,0 W006088 W006089 1,2 W006090 W006091 1,6 W006092 W006093 Draadaanvoerrollen, metaal ø mm 0,8 – 0,9 Fe, Ss, (Al, Mc, Fc) 1,0 Gladde groef Fc, Mc, (Fe) Gekartelde groef Al, (Fc, Mc, Ss,
2.10 Het automatische draadinvoersysteem Het automatische draadinvoersysteem maakt het vervangen van de draadhaspel eenvoudiger. Bij het vervangen van de haspel hoeft de drukhevel van de aandrijfrollen niet losgemaakt te worden en de draad gaat automatisch in de draadgeleider. • Zorg er voor dat de groef van de aandrijfrol dezelfde diameter heeft als de lasdraad die gebruikt wordt. • Maak het draadeinde los van de haspel en knip de omgebogen lengte af.
2.13 Beschermgas Als MIG/MAG-beschermgas wordt koolstofdioxide, menggas en argon gebruikt. De hoeveelheid beschermgas is afhankelijk van de hoogte van de lasstroom. Het vereiste gasdebiet voor staal bedraagt 8 – 15 l / min. A F C G B E D A. B. C. D. E. F. G. NL Gasfles afsluiter Druk regulatie schroef Verbindingsmoer Slangspil Hulsmoer Gasfles drukmeter Gasslang drukmeter De drukregelaar moet geschikt zijn voor het door u gebruikte beschermgas.
2.14 Koelunit (KempactCool 10) LET OP! Koelvloeistof is schadelijk voor de huid en ogen vermijd ieder contact. Met de KempactCool 10 is het mogelijk om watergekoeld te lassen met de Kempactpuls, de wategekoelde pistolen de PMT en MMT serie zijn hiervoor bijzonder geschikt.
Vulopening: 3. GEBRUIK 3.1 Hoofdschakelaar 1/0 en signaallamp Indien de hoofdschakelaar in de 1 positie wordt gedraaid, dan zal de signaallamp oplichten en de machine is gereed voor gebruik. Gebruik nooit de primaire steker om de machine in of uit te schakelen. 3.2 Keuze van laspolariteit Massief draad wordt meestal gelast met + polariteit en gasvrij gevulde draad met - polariteit.
3.3 Bedieningspaneel 3.3.1 Functie voor startschakelaar kiezen MIG-lassen met 4 functie-startschakelaar, MIG 4T MIG-lassen met 2 functie-startschakelaar, MIG 2T 3.3.2 De lasmethode kiezen NL Normaal MIG/MAG-lassen: Normaal MIG/MAG-lassen met een afzonderlijke draadaanvoer en spanningregeling kan worden gekozen in de stand 1-MIG. Curve nummer “00” zorgt voor een vrij draadaanvoerbereik tussen 1-18 m/min.
Dubbele puls: De draadaanvoer wordt hoger of lager afhankelijk van het draadaanvoerbereik, terwijl de synergische lasparameters zich aanpassen aan de actuele draadsnelheid. Het doel is een goed verzorgde las en een goede inbrandingsdiepte terwijl tegelijkertijd de besturing van het smeltbad tijdens het positielassen beter wordt beheerst. 3.3.3 1-MIG/Puls MIG synergy-curves selecteren Het programmanummer voor de synergy curve wordt geselecteerd met de plus- en minknop.
Fe-groep F1 F1 F1 0,8 mm Fe F2 F2 F2 0,9 mm Fe F3 F3 F3 1,0 mm Fe F4 F4 F4 1,2 mm Fe 1-MIG Puls Dubbele puls Draad, ø Materiaal F5 0,8 mm Fe F6 0,9 mm Fe F7 1,0 mm Fe F8 1,2 mm Fe FA FA FA 1,0 mm FeMC FB FB FB 1,2 mm FeMC 1,2 mm FeFC FD Auto Ar + 18 % CO² Ar + 18 % CO² Ar + 18 % CO² Ar + 18 % CO² Gas Draadaanvoersnelheid m / min CO² CO² CO² CO² Ar + 18 % CO² Ar + 18 % CO² Ar + 18 % CO² 20 20 1,0 mm CuSi3-A Ar 1,1 – 2,0 1 21 21 1,0 mm CuSi3-A A
Als de knoppen tegelijkertijd worden ingedrukt, worden de lasdata opnieuw weergegeven en worden de draadaanvoersnelheid, de lasspanning en actuele lasstroom die werden gebruikt op het moment dat het lassen werd onderbroken, op de display weergegeven. 3.3.5 Timer Intermitterend lassen Hechtlassen De hechttijd wordt onmiddellijk na het indrukken van de schakelknop ingesteld op de display SPt. De pauze wordt afhankelijk hiervan ingesteld, op de PSE-display. De tijd wordt ingesteld met de instelknop. 3.3.
Hot Start Kratervulling Draadbereik/stroom/ lasstroom Startschakelaar 4T Hot Start: De functie Hot Start wordt gebruikt voor 1-MIG- en puls-MIG-lassen. De Hot Start-tijd wordt bepaald door de trekker (zie afbeelding) als de 4T-functie wordt gebruikt, en door de SETUPparameters als de 2T-functie wordt gebruikt. Het niveau van de Hot Start kan worden gewijzigd met de functie SETUP.
3.3.11 Geheugenkanalen, geheugen Het pulspaneel heeft 100 kanalen voor verschillende lasopties. Geheugenkanalen worden gekozen op het onderste deel van het paneel met behulp van het geheugenblok. Zowel laswaarden als functies kunnen worden bewaard. Ga als volgt te werk: 1. Druk zo nodig tweemaal op . Het lampje SET begint te knipperen als het kanaal niet 2. 3. in gebruik is. Als het kanaal wel in gebruik is, brandt het lampje constant.
3.3.12 SETUP Met de functie SETUP kunt u lasparameters wijzigen die geen eigen paneelfuncties hebben. Deze parameters kunnen afzonderlijk worden ingesteld voor 1-MIG en Puls-MIG. SETUP-instellingen worden voor elk geheugenkanaal afzonderlijk ingesteld. Setup-functies op puls-paneel Naam parameter Nr Display 1-MIG PulsMIG Fabriekwaarde Unit Toelichting PostGasTime PreGasTime HotStartLevel 1 PoG X X Curve s PostGas-tijd 0.0 – 9.9 s 2 PrG X X Curve s PreGas-tijd, functies met 2T 0.0 – 9.
om beurten aan de rechterzijde van de display. Stel de waarde in door de knop tegen de klok in te draaien. Verlaat SETUP door de knop lang in te drukken. De frequentie en amplitude van de dubbele puls worden ingesteld in de modus ‘SET’. Deze wordt geopend door eerst 2T/4T (SETUP) indrukken en vervolgens zonder los te laten op de methodeknop. Vervolgens worden “dFr” en de frequentie in Hz weergegeven. “Syn” wordt weergegeven als de frequentie is gebaseerd op synergycurves.
4. ONDERHOUD 4.1 Dagelijks onderhoud LET OP! Pas op voor de netspanning bij het omgaan met elektrische kabels! Blaas de draadliner schoon met droge perslucht, controleer het draadmondstuk regelmatig. Controleer voor gebruik altijd de conditie van de netkabel en de laskabel. Laat defecte kabels direct vervangen. LET OP! Alleen bevoegde elektriciens mogen netkabels verwijderen en aansluiten! 4.2 Regelmatig onderhoud U kunt een speciaal servicecontract afsluiten met een servicebedrijf van Kemppi.
6. BESTELNUMMERS Onderdeel Kempact Pulse 3000 KempactCool 10 GH 30 Pistoolhouder PMT 25 Mig-Pistool PMT 25 Mig-Pistool PMT 27 Mig-Pistool PMT 27 Mig-Pistool PMT 32 Mig-Pistool (PMT 30W) PMT 32 Mig-Pistool (PMT 30W) PMT 35 Mig-Pistool PMT 35 Mig-Pistool WS 35 WS 35 WS 30W WS 30W MMT 25 MMT 25 MMT 27 MMT 27 MMT 30W MMT 30W Afstandsbediening Werkstukkabel 35 mm² Hijs Haak ST 7 Hijs Haak P20 Transport unit P250 Hijsbeugel Gasslang Draad spoel 5 kg spoel adapter NL 7.
Aansluitkabel Zekering (traag) HO7RN-F Inschakelduur, 40 °C 40% ID 250A /26,5V 60% ID 207A /24V 100% ID 160A /22V Stroombereik Draadaanvoer snelheid Open spanning Vermogensfactor bij max. stroomsterkte Rendement bij max. stroomsterkte Toevoegdraden Beschermgas Draadspoel (max.
