INTEGRATION GUIDE
A7 I/O Device 4/4 with A7 I/O Extension card 8/8
1
4 5
6
8
9
10
11
2
7
3

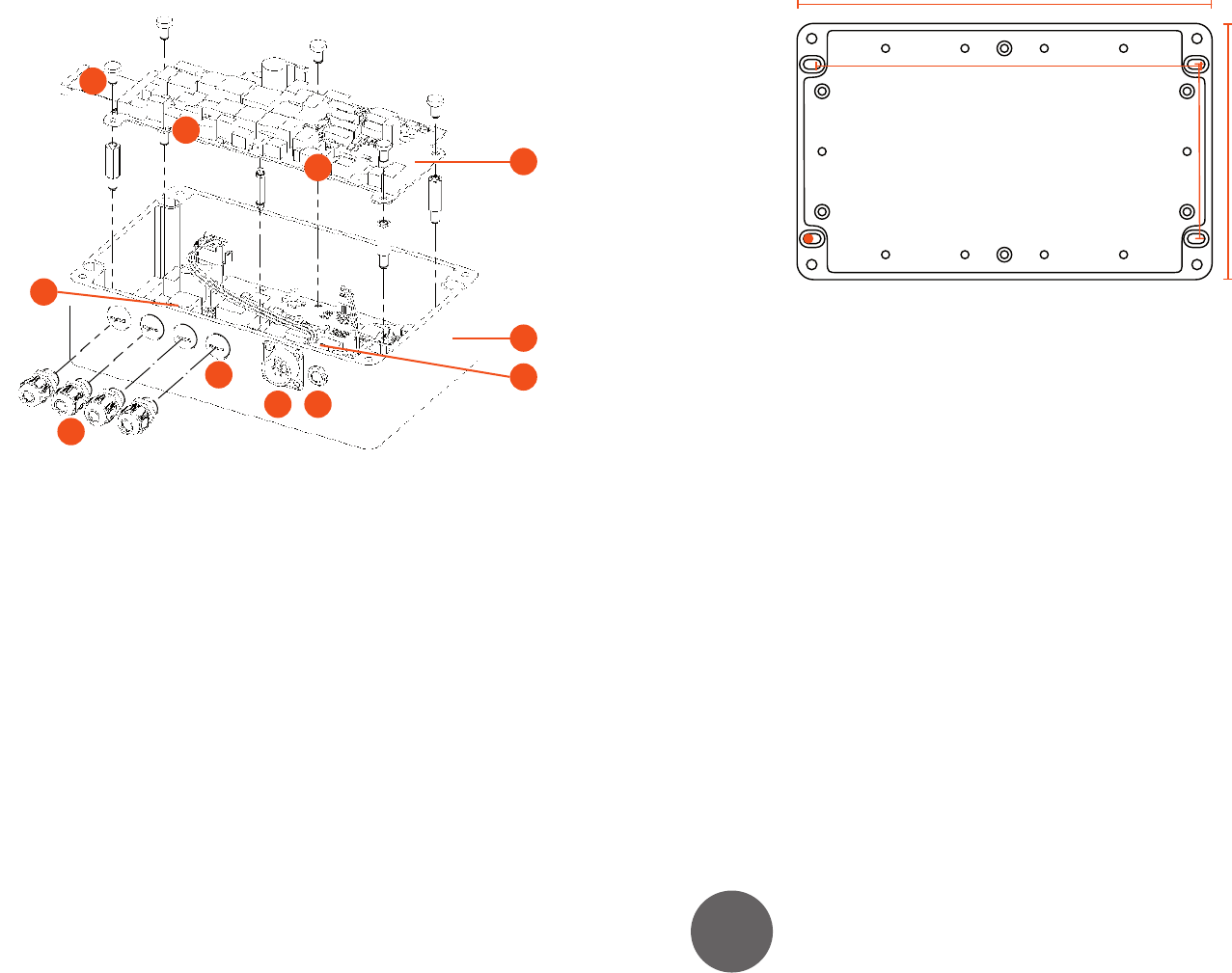

Figure 3.17: I/O device with extension card
1. Aluminum case (IP44)
2. Holes for I/O cables (bunged by default)
3. Strain reliefs for I/O cables
4. Control cable connector
5. Status indicator lamp
6. Input connectors 1-4
7. Output connectors 1-4
8. Extension card
9. Flat band cable for the main card
10. Input connectors 5-8
11. Output connectors 5-8
261.5 mm
161.5 mm110 mm
Ø 6.2 mm
242.5 (±3) mm
Figure 3.18: Box measures and xing holes
