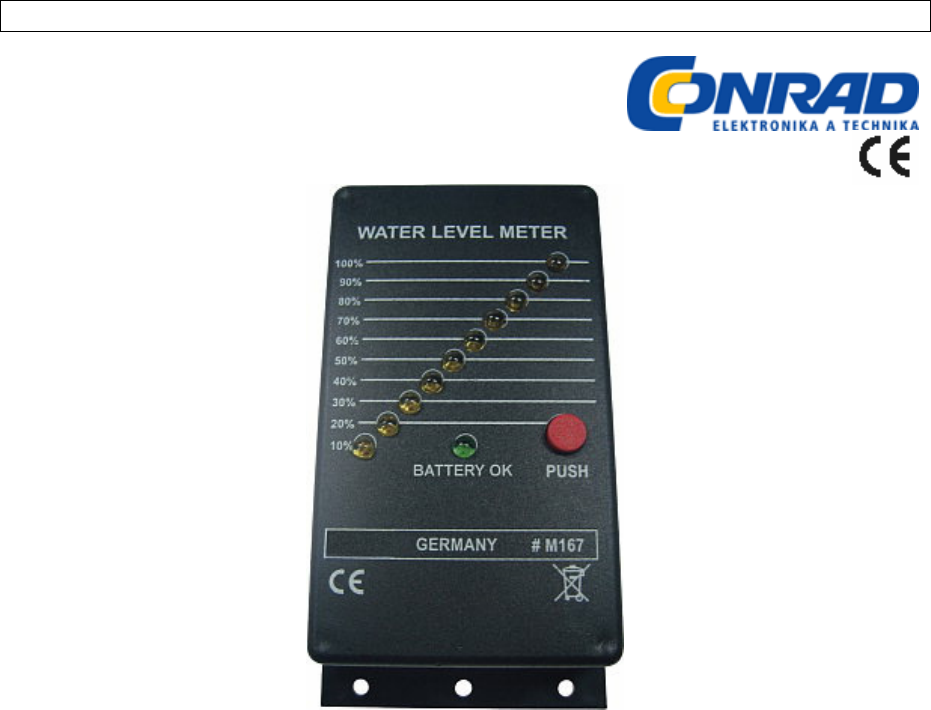

Indikátor výšky hladiny vo vodnej nádrži

Obj.č. 191332

Indikátor sa pripája skrutkovou svorkou vo vnútri prístroja. Na pripojenie indikátora na vodnú

nádrž budete potrebovať obyčajný signálny kábel (telefónny kábel, riadiace vedenie a pod.)

s minimálne 11 žilami (kábel nie je súčasťou dodávky). Môžete použiť aj káble s menším

počtom žíl, potom však prístroj nebude vedieť zobraziť všetky stupne (napr. s 8-žilovým

káblom môžete prevádzkovať len 7 LED indikačných stupňov, čo však často stačí).

Montáž:

Uvoľnite 4 skrutky na kryte priehradky na batérie a vložte do prístroja 2 batérie AA.

Odporúčame Vám používať dobré batérie (napr. alkalické). Prístroj prúd spotrebúva len

vtedy, keď stlačíte tlačidlo na odčítanie údajov. Batérie tak môžu mať životnosť až 3 roky.

Pomocou montážnych uhlov môžete prístroj namontovať na stenu. Kábel vedúci do vodnej

nádrže podľa nákresu zapojte na svorkovú lištu vo vnútri prístroja. Žila s uzemnením je

svorka úplne naľavo so symbolom uzemnenia. Koniec tejto žily upevnite úplne na spodku

vodnej nádrže (v zbytkovej vode). Všetky ostatné žily uložte podľa nákresu v takom poradí, v

akom ich chcete mať zobrazené: keď sa koniec žily „10 %“ dotkne vody, rozsvieti sa LED

„10 %“. Keď sa vody dotkne žila na svorke „20 %“, rozsvieti sa LED „20 %“ a pod.

Obnažené konce žíl vo vodnej nádrži umiestnite v súlade s príslušnými indikátormi. Keď žilu

„50 %“ uložíte do stredu vodnej nádrže, rozsvieti sa indikátor „50 %“ vždy ke

ď bude koniec

žily „50 %“ v kontakte s vodou. Dôležité: konce káblov vo vodnej nádrži musia byť na cca. 1

PAGE 1
N Á V O D N A M O N T Á Ž A P O U Ž Í V A N I E : Obj. č.: 19 13 32 www.conrad.sk Indikátor výšky hladiny vo vodnej nádrži Obj.č. 191332 Indikátor sa pripája skrutkovou svorkou vo vnútri prístroja. Na pripojenie indikátora na vodnú nádrž budete potrebovať obyčajný signálny kábel (telefónny kábel, riadiace vedenie a pod.) s minimálne 11 žilami (kábel nie je súčasťou dodávky). Môžete použiť aj káble s menším počtom žíl, potom však prístroj nebude vedieť zobraziť všetky stupne (napr.
PAGE 2
– 3 cm odizolované (obnažené). Odporúčame použiť pocínovaný kábel, pretože v nádrži s dažďovou vodou neoxiduje tak rýchlo. Konce káblov sa v nádrži nesmú navzájom mechanicky dotýkať ani byť prepojené cez kovové plechy. Spojenie sa môže vytvoriť len prostredníctvom vody. Prístroj môžete použiť aj na meranie hladiny v nádržiach na hnojovicu alebo v sedimentačných nádržiach. V takom prípade však musíte ako senzory použiť také kovy, ktoré sú odolné voči pôsobeniu agresívnych kvapalín. Môžete použiť napr.
