Dimensions Guide

855D-0714 (Replaces 855D-0514)
8000 Phoenix Parkway | O'Fallon, MO 63368-3827
Specifications and illustrations subject to change without notice and without incurring obligations. Printed in U.S.A (07/2014)

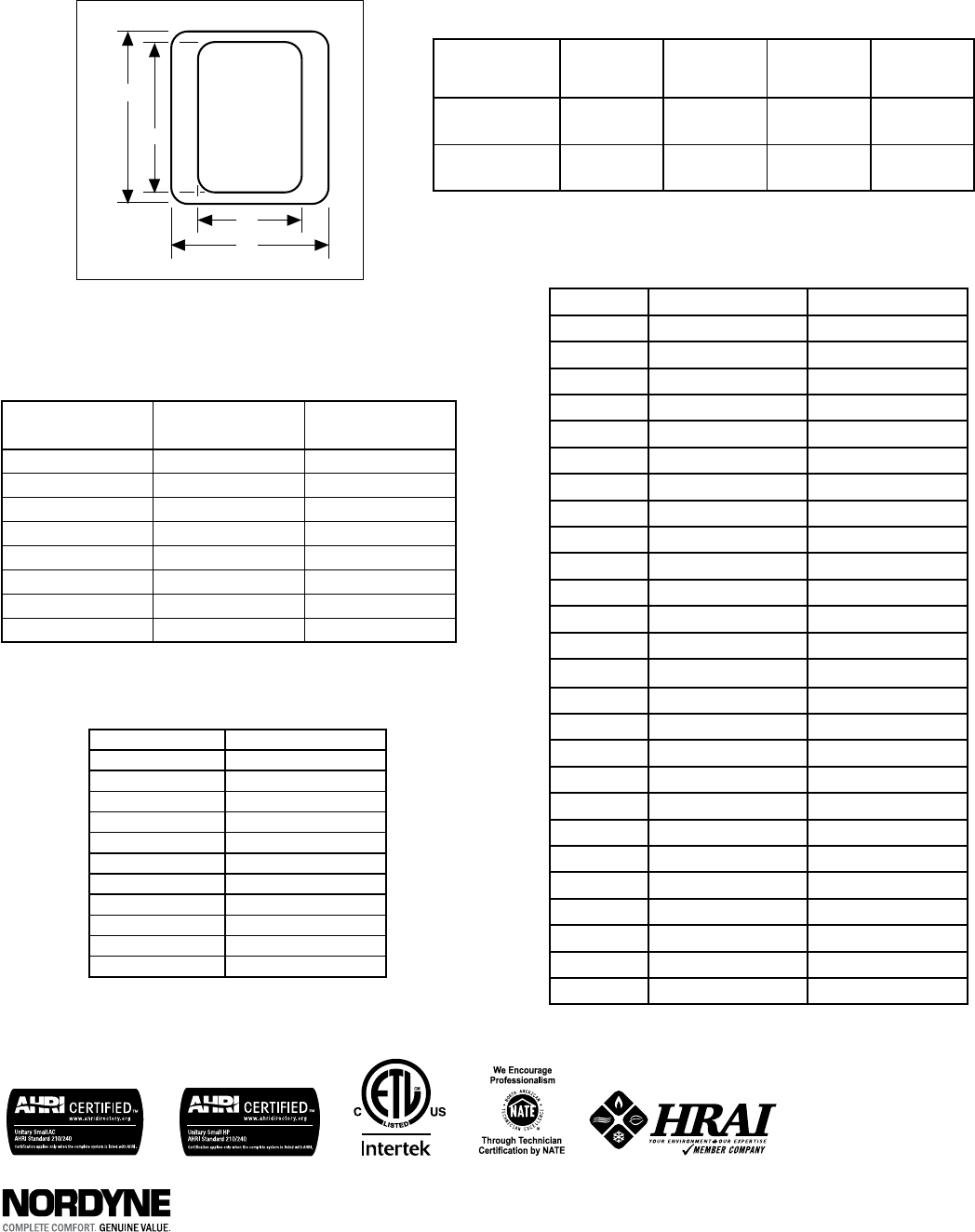

DRAIN PAN DIMENSIONS
Drain Pan—Bottom View
B
W
19
1
/2
16
3
/8
Dimension
A
Cabinet
B
Cabinet
C
Cabinet
D
Cabinet
W
12 3/4 16 19 1/2 23
B
6 5/8 9 7/8 12 3/8 16 7/8
TXV Kits
920662A R-22 2.0T
920663A R-22 2.5T
920664A R-22 3.0T
920665A R-22 3.5T
920666A R-22 4.0T
920667A R-22 5.0T
920668A R-410a 2.0T
920669A R-410a 2.5T
920670A R-410a 3.0T
920671A R-410a 3.5T
920672A R-410a 4.0T
920673A R-410a 5.0T
COIL HEIGHT CABINET
LIQUID LINE
TUBE KIT
18” A 921824
18” B 921825
24” B 921826
18” C 921827
24” C 921828
28” C 921829
24” D 921830
28” D 921831
Liquid Line Tube kits
Cased Coil Height
SKU Model Number Cabinet SKU
921515 C7BAM01824C-A 920256
921519 C7BAM01824C-B 920258
921661 C7BHM01824C-A 920257
921663 C7BHM01824C-B 920259
921700 C7BAM030C-C 920260
921701 C7BHM030C-C 920260
921517 C7BAM03036C-A 920256
921521 C7BAM03036C-B 920258
921662 C7BHM03036C-A 920257
921664 C7BHM03036C-B 920259
921523 C7BAM03642C-B 920259
921665 C7BHM03642C-B 920259
921525 C7BAM03648C-C 920260
921666 C7BHM03648C-C 920260
921529 C7BAM042C-D 920262
921668 C7BHM042C-D 920262
921838 C7BAM048C-C 920261
921841 C7BAM048C-D 920262
921839 C7BHM048C-C 920261
921842 C7BHM048C-D 920262
921527 C7BAM04860C-C 920261
921667 C7BHM04860C-C 920261
922116 C7BAM060C-C 920261
922119 C7BAM060C-D 920262
922117 C7BHM060C-C 920261
922120 C7BHM060C-D 920262
