3 Benutzung der Stromladestation
3.1 Stromladestation mit Steckdose

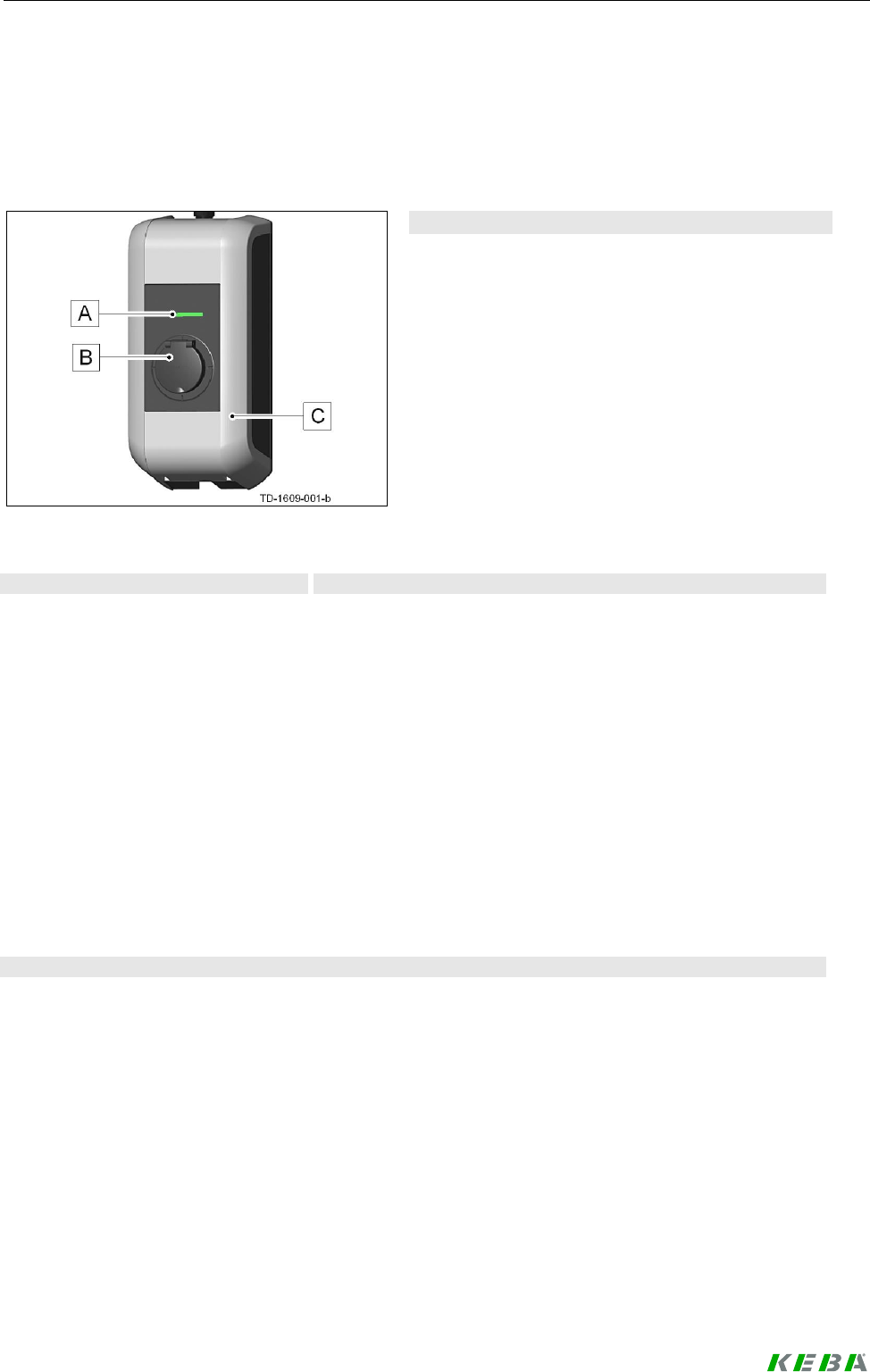

Stromladestation (Ausführungsbeispiel)
Basismodell mit Steckdose
[A]… Status LED
[B]… Normbuchse (Varianten möglich)
[C]… Gehäuseabdeckung
Ladevorgang starten
Status LED
► Das Ladekabel ist weder am
Fahrzeug noch an der
Stromladestation angesteckt.
Die Stromladestation muss betriebsbereit sein, die Status LED
blinkt langsam alle 3 Sekunden grün („Betriebsbereit“).
► Stecken Sie das Ladekabel
zuerst an der Stromladestation
an.
Während versucht wird, den Stecker mechanisch zu verriegeln,
leuchtet die Status LED kurz orange („Warten auf Verriege-
lung“). Nach erfolgreicher Verriegelung blinkt die Status LED
wieder langsam alle 3 Sekunden grün.
► Stecken Sie nun das
Ladekabel am Fahrzeug an.
Die Status LED leuchtet permanent grün („Fertig zum Laden“).
Der Ladevorgang kann ab diesem Zeitpunkt vom Fahrzeug
gestartet werden; die Status LED blinkt dann grün („Ladevor-
gang“).
Der Ladevorgang kann auch in umgekehrter Ansteckreihenfolge gestartet werden.
Ladevorgang beenden
Den mechanisch verriegelten Stecker nicht mit Gewalt aus der Steckdose ziehen! Der Ladevorgang
muss durch das angesteckte Fahrzeug abgebrochen oder beendet werden. Details dazu entnehmen
Sie bitte der Anleitung des Fahrzeugherstellers.
► Stecken Sie das Ladekabel am Fahrzeug ab („Warten auf Abstecken“).
► Stecken Sie das Ladekabel an der Stromladestation ab.
