User manual

Ha
Hc

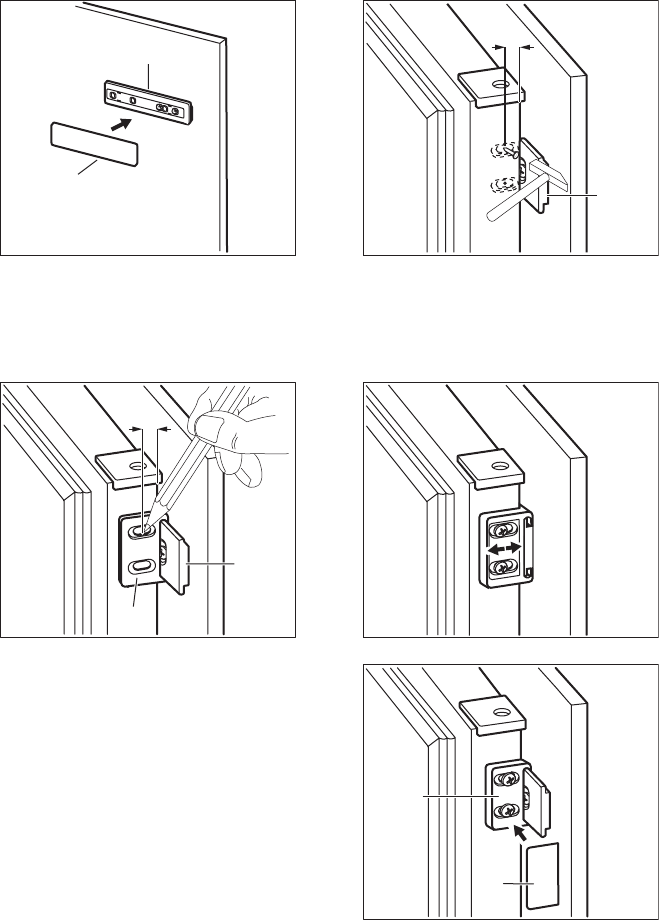

14.
Öppna produktens dörrar och
snickeriluckan i en 90° vinkel.
15.
Sätt in den lilla fyrkantiga delen (Hb) i
skenan (Ha).
16.
För ihop produktens dörr och
snickeriluckan och markera hålen.
Ha
Hb
8 mm
17. Ta bort stöden och markera ett avstånd
på 8 mm från snickeriluckans ytterkant
där den lilla spiken ska passa in (K).
Ha
K
8 mm
18.
Sätt tillbaka den lilla fyrkantiga delen på
skenan igen och fixera den med de
medföljande skruvarna.
19.
Rikta in köksskåpsdörren och
produktens dörrar mot varandra genom
att justera del (Hb).
Hb
20. Tryck fast del (Hd) på del (Hb).
Hb
Hd
Kontrollera slutligen följande:
• Alla skruvar är åtdragna.
• Tätningslisten sitter fast ordentligt på
skåpet.
• Dörren öppnas och stängs ordentligt.
