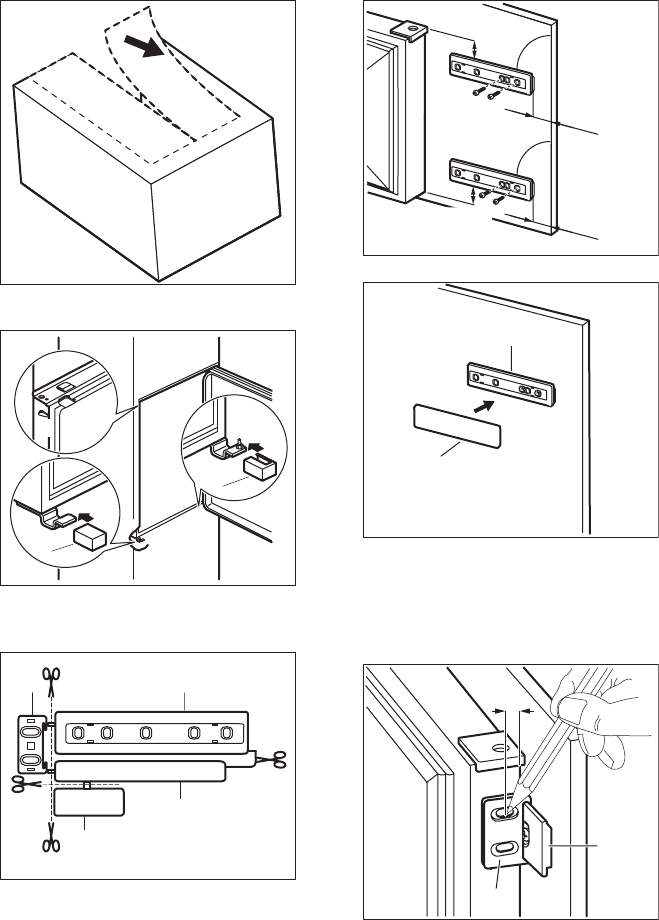

Sæt afdækningerne (C, D) i øskenerne
og hængselhullerne.
E
E
D
C
10. Sæt hængselafdækningerne (E) på
hængslet.
11. Adskil delene (Ha), (Hb), (Hc) og (Hd).
Hb Ha
Hc
Hd
12. Montér del (Ha) på indersiden af
køkkenelementet.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
13.
Tryk del (Hc) fast på del (Ha).
Ha
Hc
14. Åbn køleskabets låge og skabslågen i
en vinkel på 90°.
15. Sæt den lille firkantede plade (Hb) i
skinnen (Ha).
16. Sæt apparatets låge sammen med
skabslågen og afmærk hullerne.
Ha
Hb
8 mm
17. Fjern beslagene og afmærk en afstand
på 8 mm fra dørens udvendige kant,
hvor sømmet skal fastgøres (K).
